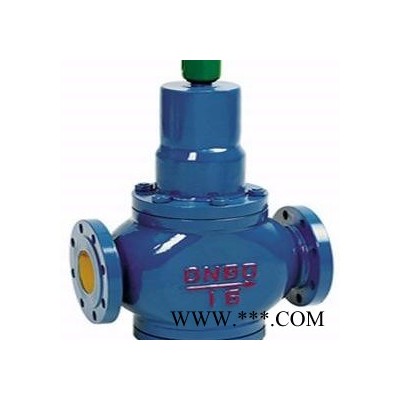

上欧减压阀系列-Y416X可调式减压阀

Y416X可调式减压阀产品说明

Y416可调式减压阀采用阀后压力反馈机构。工作中既减动压也减静压，即可水平安装，也可垂直安装，在高层建筑冷热供水系统中完全可以代替分区供水中的分区水箱。广泛应用于气压罐和变频泵供水系统，是解决高层建筑底部供水压力过大的理想产品。安装此阀门可简化供水系统中的设备，降低工程造价(此阀门价格较低)。本阀经更换部分零件还可应用于工业生产中其它需减压的场合，如压缩空气、蒸汽、油品等。

Y416(减压稳压阀)采用阀后压力反馈机构，工作中既减动压也减静压，即可水平安装，也可垂直安装，在高层建筑冷热供水系统中完全可以代替分区供水中的分区水箱。广泛应用于气压罐和变频泵供水系统，是解决高层建筑底部供水压力过大的理想产品。安装此减压阀可简化供水系统中的设备，降低工程造价(此阀门价格较低)。

可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网。利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻。使阀门能安全可靠地运行。系统动作灵敏。使用寿命长。

Y416X工作原理

 YSA416减压稳压阀也称为200X先导式减压阀，YSA416消防专用减压稳压阀通过导阀调节阀后所需压力，控制主阀流量。当阀后压力低于设定值时，导阀立即释放主阀控制室压力，使阀瓣做适度的开启。当阀后压力达到设定值时，主阀控制室压力增加，使阀瓣开度变小直到关闭。YSA416减压稳压阀，可根据现场需要设定阀后压力，同时阀后压力不会因为阀前压力变化而变化，也不会因为阀后流量变化而改变阀后压力。

Y416X 性能特点:
1自力常开式。2阀后压力可现场调节
3大流量。4适用于任何角度安装
5内反馈控制机构。6维修保养方便
7既减动压也可减静压

Y416X主要部件

Y416X主要参数

       公称压力：1.0MPa-1.6MPa-2.5MPa；

       规格口径：DN40到DN350；

       介质温度：0到80度；

       适用介质：水、中水；

       连接形式：法兰；

       壳体材质：铸铁；

       法兰标准：GB/T17241.6 GB/T9113；

       试验标准：GB/T13927，Ap1598。

       上海申弘阀门可调式减压稳压阀供应范围：能提供的口径DN40zui小，到DN600zui大口径。中间各口径都有；压力等级三个，1.0MPa、1.6MPa、2.5MPa；主材质材质，灰铁HT200和球墨铸铁QT450，配件黄铜材质。调压范围0.2MPa到1.6MPa。发货采用标准木箱包装；外观颜色通常为蓝色，也可特殊定做颜色；通常发货不配带压力表，如果有需要特别说明。

Y416X安装要求:
(1)减压阀可垂直或水平安装，安装中应注意水力控制阀进水方向，不可颠倒。
(2)前应设计和安装过滤器，以便保护减压阀，延长使用寿命。安装减压阀之前必须对管路系统进行冲洗清理，以防止焊渣、氧化皮等脏物流入阀门，影响阀门正常工作。
(3)阀前应设截止阀或软密封闸阀，一般安装在过滤器前，便于维修时切断水源。为保证产品的正常维护和不间断供水，应采用并联安装方式，此时减压阀前后应设置截止阀。
(4)阀门前后如设置压力表，压力表与减压阀门进口或出口端应保持5DN以上距离。 出水端可设置软接头，便于安装维修。
(5)内部为精密组件，运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料，运输、存放及安装时均应远离炽热环境(如电器焊等)，防止橡胶过早老化。
Y416 安装要求:
(1) 减压阀 可垂直或水平安装，安装中应注意减压阀进水方向，不可颠倒。
(2)减压阀前应设计和安装过滤器，以便保护减压阀，延长使用寿命。安装减压阀之前必须对管路系统进行冲洗清理，以防止焊渣、氧化皮等脏物流入阀门，影响阀门正常工作。
(3) 减压阀 前应设截止阀，一般安装在过滤器前，便于维修时切断水源。为保证产品的正常维护和不间断供水，应采用并联安装方式，此时减压阀前后应设置截止阀。
(4)减压阀前后如设置压力表，压力表与减压阀门进口或出口端应保持5DN以上距离。
(5)减压阀出水端可设置软接头，便于安装维修。
(6) 减压阀 内部为精密组件，运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料，运输、存放及安装时均应远离炽热环境(如电器焊等)，防止橡胶过早老化。

2.减压稳压阀具体调试方法

减压稳压阀都设置有特别调压部件：
       a.减压稳压阀具体调试时涉及到需要操作部件是：200X减压稳压阀、YX741X可调式减压稳压阀操作减压导阀和针阀（针阀是指阀帽子上红色手轮那个部件，正常情况下手轮是处于半开状态。）。
       200X减压稳压阀，YX741X可调式减压稳压阀这两款是减压导阀，像宝塔形状黄铜阀，顶部有调节螺杆，很明显能看到。
       b.Y系列减压稳压阀不设导阀，直接调节Y系列减压稳压阀产品顶部上白色塑料下的螺杆。
      减压稳压阀具体调试方法：减压稳压阀调整压力需在静压状态下进行，顺时针方向旋转调节螺杆，阀后压力增加，逆时针方向旋转阀后压力降低，调好所需压力将锁母坚固。如果调压过程中阀后压力超过设定值，需将阀后压力泄掉，重新调整。

3.减压稳压阀日常维护

      1).如发现减压阀不减静压时，可将阀前截门连续开关数次冲洗截流口，如无效再检查膜片、密封垫和“O”型圈有无损坏。
      2).如安装在不经常使用的管路系统。应每三个月通水试压一次。
      上面提供的减压稳压阀说明书适用于上海申弘阀门上海申弘阀门有限公司生产的气体减压阀，水减压阀，生产的200X减压稳压阀，YX741X可调式减压稳压阀，Y系列减压稳压阀Y416减压稳压阀安装、调试、维护使用；减压稳压阀说明书适用于规格口径DN15到DN600的调试使用；减压稳压阀说明书适用压力等级是0.6MPa到1.6Mpa到2.5Mpa的使用。也可以做为相同款或类似减压稳压阀说明书参考使用。
Y416减压稳压阀

订货须知：

一、①Y416X产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。 产品所属气体减压阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
