商品信息

基本参数

品牌：	希伦
所在地：	上海
起订：	≥1 台
供货总量：	未填
有效期至：	长期有效

详细说明

品牌 :	希伦	型号 :	Y43H
材质 :	不锈钢	连接形式 :	法兰
适用介质 :	蒸汽	公称通径 :	15-450
结构形式 :	活塞式	压力环境 :	常压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	蒸汽
零部件及配件 :	配件	形态 :	柱塞式
类型(通道位置) :	二通式

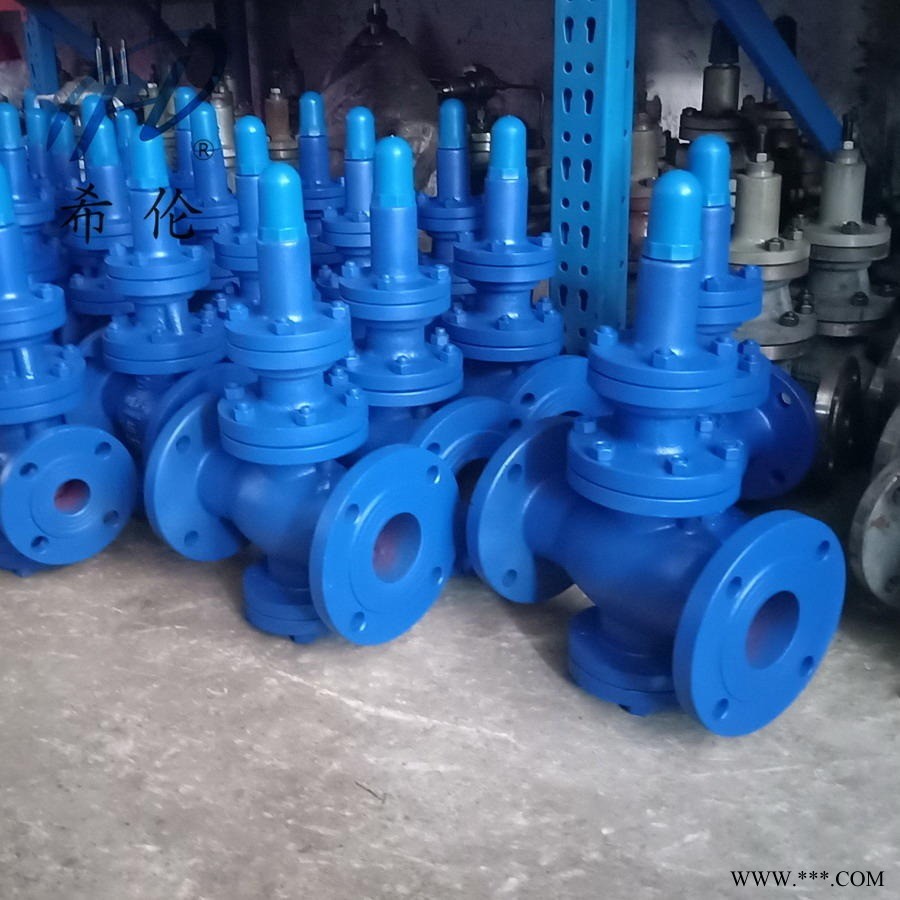

dn40蒸汽减压阀 Y43H减压稳压阀活塞式减压阀高压减压阀希伦天津蒸汽减压阀

Y43H蒸汽减压阀技术参数

公称压力(Mpa)	1.6	2.5	4	6.4	10	16
壳体试验压力(Mpa)*	2.4	3.75	6	9.6	15	24
密封试验压力(Mpa)	1.6	2.5	4	6.4	10	16
高进口压力(Mpa)	1.6	2.5	4	6.4	10	16
出口压力范围(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
小压差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
渗漏量	GB12245-1989

Y43H蒸汽减压阀简介和用途
蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。

Y43H蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/铜合金
活塞	合金铸铁/对位聚苯
导阀座导阀杆	2Cr13
主阀弹簧	1Cr18Ni9Ti
导阀主弹簧	50CrVA
调节弹簧	60Si12Mn

Y43H蒸汽减压阀外形连接尺寸

公称通径	外形尺寸
DN	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465
公称通径	外形尺寸
DN	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495
