| 品牌 : | 捷泰 | 型号 : | Y42X-16C |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | DN25-300 |
| 结构形式 : | 薄膜式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 零部件及配件 : | 阀体 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 |
Y42X弹簧薄膜式减压阀、Y42X空气减压阀、Y42X水用减压阀 Y42X减压阀
一、产品详细资料
产品型号：Y42X-16C Y42X-25 Y42F-16C Y42F-25 YK42X-16P YK42F-25P
产品名称：弹簧薄膜式减压阀
产品性能参数：
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
| Y42X-16C | 16 | 1.6 | ≤70 | 水、气、油 |
| Y42F-16P |
Y42X减压阀结构特点和用处：
Y42X减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
Y42X减压阀适用在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
Y42X减压阀调压、稳压动作平稳，适用于水、油和非腐蚀性液体介质的管路。
二、Y42X减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ | ||
三、Y42X减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB 不锈钢 |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
四、Y42X减压阀流量系数(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
五、Y42X减压阀外形尺寸(PN1.0-2.5)：
公称通径DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
Y42X不锈钢减压阀：
Y43H蒸汽减压阀、活塞减压阀 Y42X水用减压阀、弹簧薄膜减压阀、Y42X油品减压阀备有大量现货！欢迎选购！

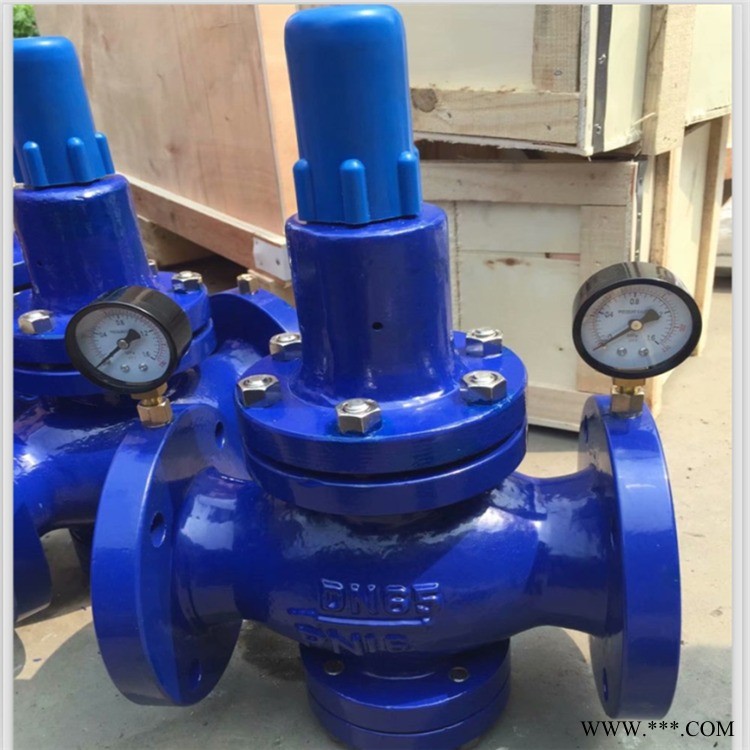

Y42X薄膜式减压阀 Y42X-16C水用减压阀带压力表 Y42X减压阀
