| 品牌 : | 捷泰 | 型号 : | YZ11X-16P |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 适用介质 : | 自来水 | 公称通径 : | DN15-DN50 |
| 结构形式 : | 薄膜式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 零部件及配件 : | 配件 | 形态 : | 旋塞式 |
| 类型(通道位置) : | 二通式 |

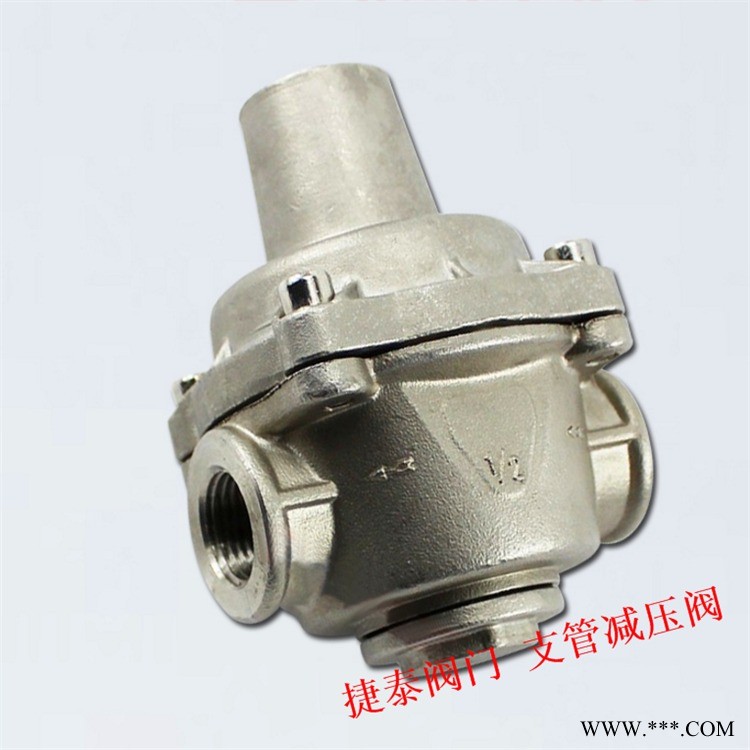

不锈钢支管减压阀 YZ11X支管减压阀 YZ11X-16P DN32
YZ11X-16P不锈钢支管减压阀概述：
1、YZ11X-16P不锈钢支管减压阀用途
本厂生产的支管减压阀主要用于各种建筑给水系统、消防系统、央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。
2、特点
采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。
佳的水力特性，压力损失小，减压比可达成10：1以上。
可满足多种减压要求，特别适用于支管减压系统。
3、支管减压阀工作原理
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
4、支管减压阀主要技术参数
霜冻损坏，在寒冷地区应注意保温。
水流方向装错，减压阀变成止回阀，出口压力为0。
弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
YZ11X自来水管道减压阀技术参数：
类型 | 型号 | PN (MPa) | DN (mm) | 连接形式 | 阀体 | 出口压力 |
|
支管 减压阀 | YZ11X-16T YZ11X-25T | 1.6 | 15~50 | 内螺纹 | 黄铜 | 0.05~0.6 | 0~80℃ |
YZ11X-16P YZ11X-25P | 2.5 | 15~50 | 内螺纹 | 不锈钢 | 0.05~0.6 | 0~80℃ |
YZ11X减压阀主要连接外型尺寸:
DN | mm | 15 | 20 | 25 | 32 | 40 | 50 |
in | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
H1 | 31 | 31 | 36 | 42 | 45 | 54 | |
H2 | 60 | 75 | 88 | 93 | 98 | 130 | |
L | 76.5 | 76.5 | 85 | 98 | 102 | 117 | |
ΦG | 59 | 73 | 81 | 81 | 85 | 98 | |
重量 (kg) | 1.2 | 1.2 | 1.4 | 1.5 | 2 | 2.65 | |
YZ11X直接作用支管减压阀安装：
在家用给水系统，减压阀通常安装在水表后面，以便保护其后所有用水器具。如果有冰冻危险，则应注意采暖或放水排空。减压阀可以在360o方向任意安装．但铸刻在阀体上的箭头必须与实际水流方向一致。
