| 品牌 : | 捷泰 | 型号 : | 200P-16T |
| 材质 : | 黄铜 | 连接形式 : | 螺纹 |
| 适用介质 : | 水 | 公称通径 : | DN15-50 |
| 结构形式 : | 薄膜式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 零部件及配件 : | 阀体 | 形态 : | 膨胀式 |
| 类型(通道位置) : | 二通式 |

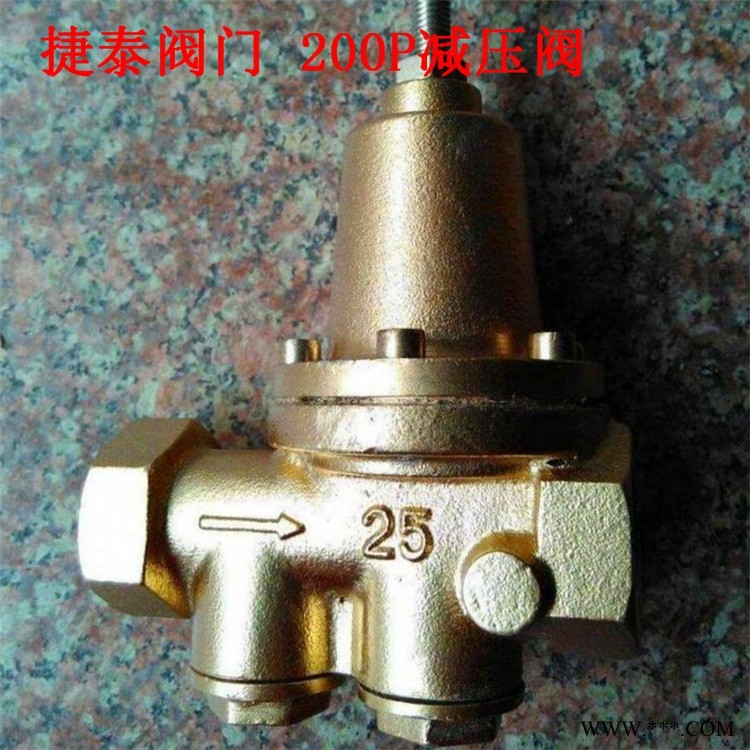

一、200P减压阀产品详细资料
产品型号：200P减压阀 200P-16T减压阀 200P-10T减压阀 200P水减压阀
200P减压阀为直接可调式减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水，消防系统或其它清水系统中。在一定流量范围内可控制该阀出口压力为一相对固定值。
200P内螺纹减压阀，具有体型小巧，易于安装等特点，且含有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。。
二、200P减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa)* | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.0 | 1.6 |
高进口压力(Mpa) | 1.0 | 1.6 |
出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
渗漏量 | 0 | |
工作温度 | 水 0℃-80℃ | |
三、200P减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | 铜合金 |
阀座 | H62 |
阀瓣 | H62 |
阀杆 | H62 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
过滤器 | 不锈钢 |
四、200P减压阀流量系数(Cv)：
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
五、200P减压阀主要连接尺寸：
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120 |
永嘉县捷泰阀门有限公司 专业生产减压阀、水用减压阀、200P减压阀
