| 品牌 : | 捷泰 | 型号 : | Y43H-16P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 公称通径 : | DN15---250 |
| 结构形式 : | 活塞式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 热力 |
| 零部件及配件 : | 配件 | 形态 : | 旋转式 |
| 类型(通道位置) : | 二通式 |

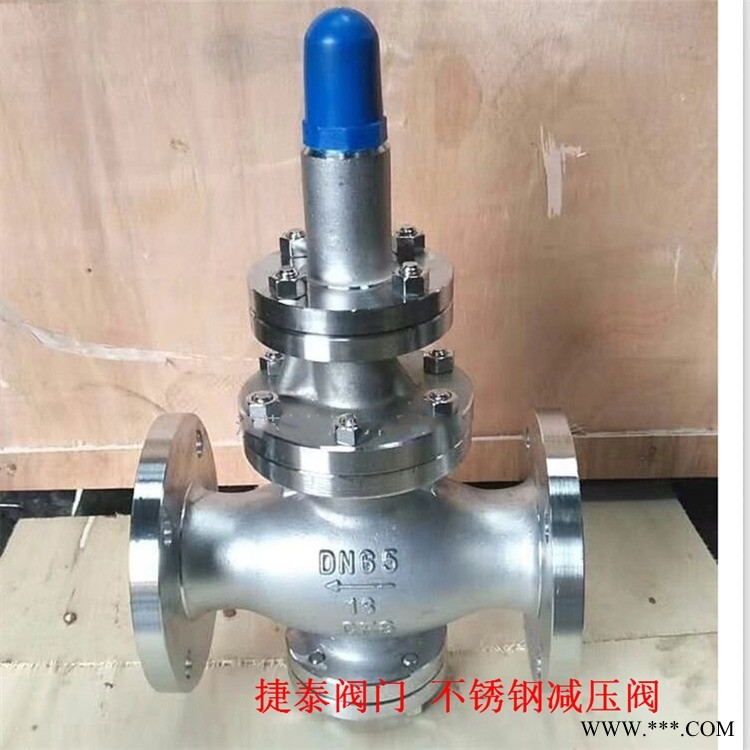

不锈钢蒸汽减压阀 Y43H-16P DN40活塞式蒸汽减压阀
Y43H不锈钢减压阀结构特点和用处：
Y43H-16C Y43H-16P Y43H-25P Y43W-16P Y43Y-16P
Y43H蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
Y43H蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
一：Y43H蒸汽减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | ||||||
GB12245-1989 |
*：壳体试验不包括膜片、顶盖
二：Y43H蒸汽减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB、 不锈钢304 、 不锈钢316 |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
三：Y43H蒸汽减压阀流量系数(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四：Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)：
公称通径 | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 312 | 89 |
25 | 180 | 200 | 315 | 101 |
32 | 200 | 220 | 320 | 107 |
40 | 220 | 240 | 325 | 113 |
50 | 250 | 270 | 335 | 120 |
65 | 260 | 280 | 340 | 125 |
80 | 310 | 330 | 360 | 140 |
100 | 350 | 380 | 390 | 150 |
125 | 400 | 450 | 415 | 190 |
150 | 450 | 500 | 440 | 205 |
200 | 500 | 550 | 475 | 220 |
250 | 600 | 545 | 270 | |
300 | 800 | 575 | 335 | |
350 | 850 | 650 | 390 | |
400 | 900 | 705 | 705 | |
大量现货供应Y43H减压阀 蒸汽减压阀 蒸汽管道减压阀
