| 品牌 : | 泰瓯 | 材质 : | 不锈钢 |
| 型号 : | YQ98001 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | 50-500 |
| 结构形式 : | 活塞式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 直通式 |
产品概述：
YQ98001过滤活塞式可调减压阀是一种通过调节来实现减压的智能调节阀门，可以对整个管道的减压比例及减压的长度进行调节，可以实现YQ98009的定比调节功能。其在项目当中运行过程是：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，将出口压力维持在设定值上。该阀减压，性能稳定、可靠、安装调节方便，使用长。可用于生活给水、消防系统及工业给水系统。

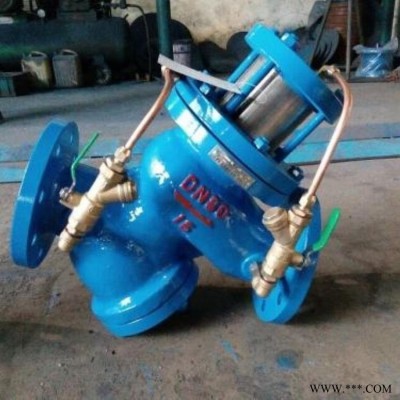

厂家直销过滤活塞式可调减压阀 YQ98001可调式减压阀
主要技术参数：
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 调压范围(MPa) | 缓闭时间(S) | 动作压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 3-60 | ≥0.07 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | ||||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
零部件材料如下表：
零件名称 | 材质 |
阀体、阀盖 | 铸铁、铸钢 |
阀座 | 锡青铜、不锈钢 |
阀瓣 | 碳钢、不锈钢+丁腈橡胶 |
阀杆 | 铝青钢、铬不锈钢 |
活塞 | 铬不锈钢+丁腈橡胶 |
过滤网 | 不锈钢 |
弹簧 | 不锈钢 |
结构尺寸：
公称通径 DN | 尺寸(公称压力PN=1.6Mpa） | ||||||
L | H | D | K | N-￠ | H1 | H2 | |
40 | 270 | 400 | 150 | 110 | ￠18*4 | 155 | 236 |
50 | 270 | 400 | 160 | 125 | ￠18*4 | 155 | 236 |
65 | 290 | 410 | 185 | 145 | ￠18*4 | 165 | 250 |
80 | 360 | 425 | 200 | 160 | ￠18*8 | 180 | 280 |
100 | 400 | 460 | 220 | 180 | ￠18*8 | 210 | 310 |
125 | 470 | 550 | 250 | 210 | ￠18*8 | 240 | 370 |
150 | 535 | 610 | 285 | 240 | ￠23*8 | 260 | 413 |
200 | 670 | 772 | 340 | 295 | ￠23*12 | 330 | 510 |
250 | 780 | 935 | 405 | 355 | ￠27*12 | 410 | 568 |
300 | 895 | 1000 | 460 | 410 | ￠27*12 | 485 | 1075 |
350 | 1000 | 920 | 520 | 470 | ￠27*12 | 260 | 不带过滤器 |
400 | 1120 | 1145 | 580 | 525 | ￠30*12 | 290 | 不带过滤器 |
