Y43X全铜比例式减压阀 中特全铜比例式减压阀

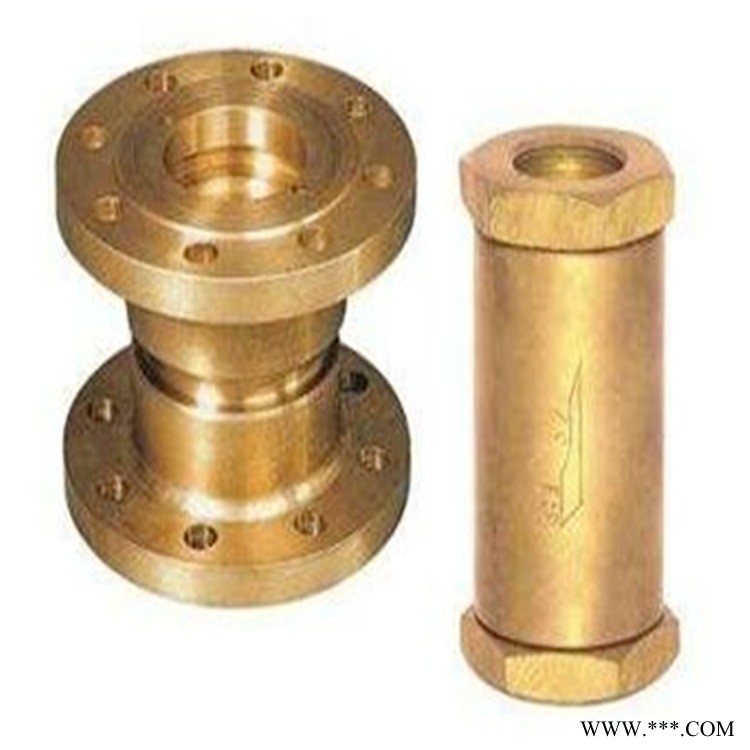

Y43X 全铜比例式减压阀

在进口压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。主要结构由阀体、进口压盖、活塞、出口压盖及O 型圈、密封垫等零件组成。比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜，适用于清洁水和海水，不怕结垢和锈独。

二、比例式减压阀特点：

1、运用液压原理控制调节，结构简单
2、减压比例准确， 大流量通行
3、既减动压， 也减静压
4、运行平稳无噪音、无震动、消减水锤、保护管网
5、适用于任意角度安装
6、重量轻、体积小、安装维修方便

Y43X 全铜比例式减压阀产品结构特点：

     全铜比例式减压阀运用液压原理控制，结构简单、新颖合理、比例准确、工作平稳、无燥声和水外向水锤冲击，可减动压和静压，安装简单、方便、使用可靠，能保护供水设备因水压过高而遭到损坏。是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定，即减“动压"又减“静压"，材料采用全铜，适用于清洁水和海水，不怕结垢和锈独。

·         施工、安装要点
    1）、在安装减压阀前应将管道冲洗干净，不应在管道内残留泥砂等杂物，并检查减压阀组的组件，其公称通经、公称压力值应*。
    2）、减压阀安装必须注意管道介质流动方向和减压阀、过滤器标志流向完全*。必须注意比例式减压阀呼吸孔的朝向位置的正确。
    3）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
    4）、安装在保温管道上，手柄均不得向下。
    5）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间内应保持不变，试验持续时间符合GB50243的要求，以阀瓣密封面无渗漏为合格。
