| 品牌 : | 中特 | 型号 : | Y945H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 公称通径 : | 50-2000 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电子 | 零部件及配件 : | 配件 |
| 类型(通道位置) : | 直通式 |
产品简介
电动蒸汽减压阀主要由阀体、阀座等零件组成，采用双座阀、双锥阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其他型直行程电动执行器实现遥控和自动控制。 本系列产品的减压比用到0.6较为合适。 本产品主要用于蒸汽管路，调节压力。
详细介绍
电动蒸汽减压阀工作原理
减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，使膜瓣移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后。同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧，付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时的主阀瓣在主阀瓣弹簧力的推动上下移，使主阀瓣与主阀座的间隙减小，介质流量也随之减小，使阀后压力也随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣与主阀座的间隙增大，介质流量也随之增加，使阀后压力也随之增高达到新的平衡。

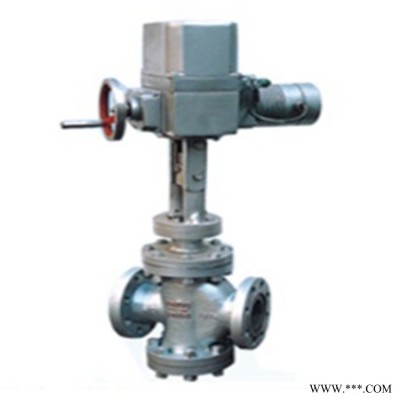

电动蒸汽减压阀
内设有节流孔罩，增大了减压幅度，同时避免减温水直接喷射到阀体上，保护了阀体。本阀采用双阀座、双锥体阀瓣的结构，增大了过流面积和可调比。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。电动无级调节，二次压力稳定，控制精度高。操作简便，只需通过控制器修改二次压力设定。运行平稳，使用寿命长。
执行器参数：
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
配执行机构型号 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 | ||||||||
行程 | 25 | 30 | 50/30 | 50 | 60 | 100 | ||||||
推力(N) | 4000 | 6400/1600 | 16000 | 2500 | ||||||||
全行程时间(S) | 20 | 32 | 37 | 62 | ||||||||
疏入信号 | 4-20mA DC | |||||||||||
供电电源 | 220V 50Hz | 380V 50Hz | ||||||||||
基本误差(%) | ≤±2.5 | |||||||||||
基本误差(%) | ≤±1.5 | |||||||||||
基本误差(%) | ≤3 | |||||||||||
