| 品牌 : | 中特 | 型号 : | DP17 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | 50-2000 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 类型(通道位置) : | 直通式 |

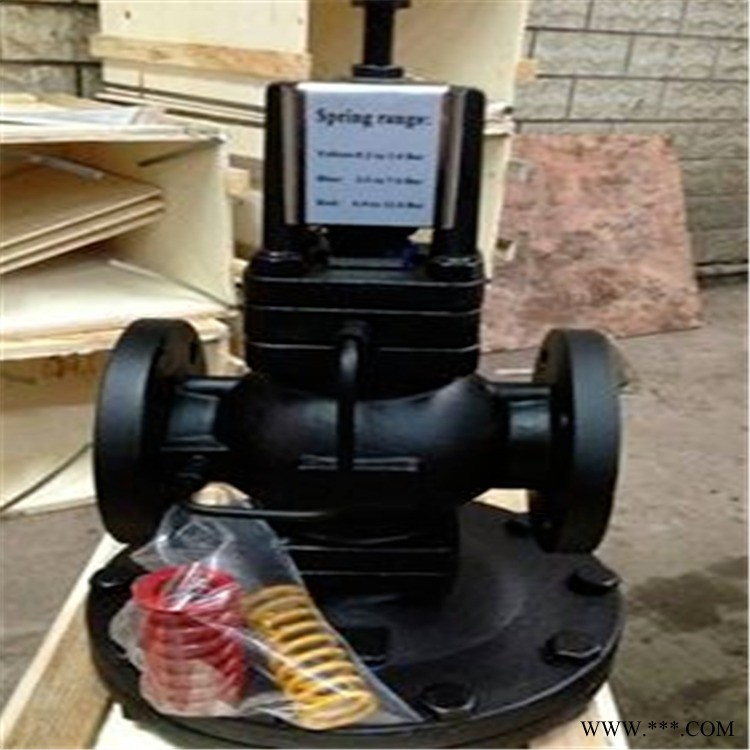

DP17斯派莎克减压阀
启动前导阀弹簧处于自由状态时，主阀和导阀处于关闭状态。导阀有弹簧力作用打开，蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出，当导阀流入的蒸汽大于由控制孔流出的蒸汽，主隔膜阀中的控制压力增大，打开主阀。随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀隔膜下，平衡隔膜上部的弹簧压力，使导阀组建关闭节流，维持主隔膜中的压力，控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。同时，25系列调节阀的所有零件均能够分解检查或保养，而无需移动管路中的主阀体。正确的选型和安装保养，更能保证其长期无故障的工作。
DP17斯派莎克减压阀的设计制造完全依据使用者的需求，其多元化的组合在工业界没有任何其他的调节阀可与之媲美。为了实现多目标控制设备的独立性和经济性，可在同一个主阀上组合多种控制，无论是温度控制、压力调节还是二者在一起，都能做到反应迅速、控制精确、安全可靠。DP17减压阀的所有零件均能够分解检查或保养，而无需移动管路中的主阀体。正确的选型和安装保养，更能保证其长期无故障的工作。
二、工作原理：
斯派莎克 减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，使膜瓣移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后。
性能特点：
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移减压阀打开，阀后管网压力随流量的增加而降低(符合流量-压力特性曲线)，直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，减压阀活塞失去平衡状态而前移，减压阀关闭。
四、主要性能规范：
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
密封试验压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
小阀前阀后压差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
压力特性偏差 | 符合GB/T12245-2005标准 | |||||
流量特性偏差 | 符合GB/T12245-2005标准 | |||||
泄漏率 | 0 | |||||
工作温度 | ≤120°C | |||||
