Y45Y-100杠杆式蒸汽减压阀 中特杠杆式蒸汽减压阀

Y45Y-100杠杆式蒸汽减压阀

产品组成：
减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。

产品特点：
本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

工作原理：
杠杆式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。减压比一般用0.6较合适。杠杆式减压阀可配用电动执行装置，实现远程控制自动操作。电动执行装置一般选用ZDKJ-310 DN500通径阀门，选用ZSKJ-510电动执行装置较合适。

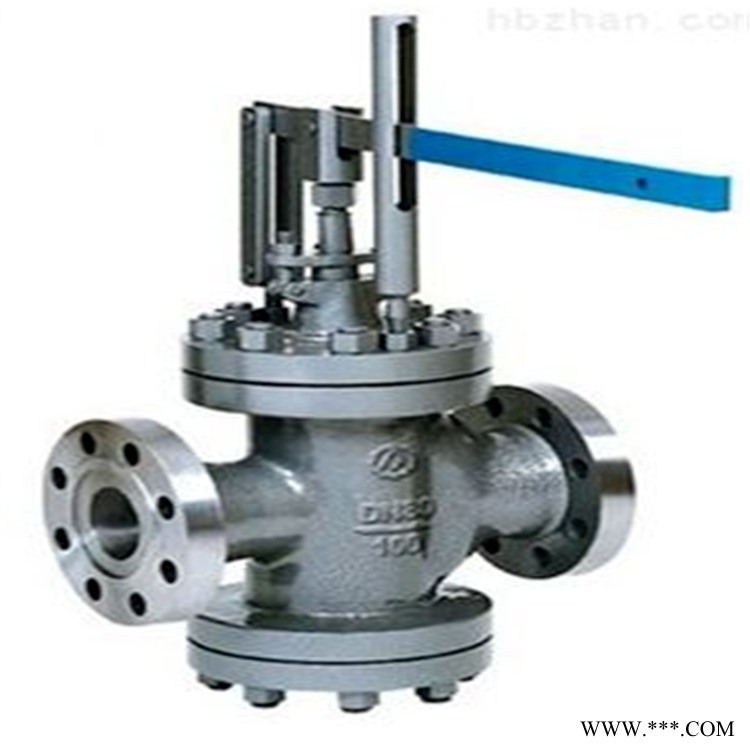

Y45Y-100杠杆式蒸汽减压阀

出口压力很低，即使拧紧调压手轮，压力也升不起来

①减压阀进出油口接反了：对板式阀为安装板设计有错，对管式阀是接管错误。J型减压阀的进出油口跟Y型溢流阀的进出油口刚好相反。用户使用时请注意阀上油口附近所打的钢印标记（Pl、P2、L等字样），或查阅液压元件产品目录，不可设计错和接错。

②进油口压力太低，经减压阀芯节流口后，从出油口输出的压力更低，此时应查明进油口压力低的原因（例如溢流阀故障）。

③减压阀下游回路负载太小．压力建立不起来，此时可考虑在减压阀下游串接节流阀来解决。

④先导阀（锥阀）与阀座配合面之间因污物滞留而接触不良，不密合；或先导锥阀有严重划伤，阀座配合孑L失圆，有缺口，造成先导阀芯与阀座孔不密合。

⑤拆修时，漏装锥阀或锥阀未安装在阀座孔内。对此，可检查锥阀的装配情况或密合情况。

⑥主阀芯上长阻尼孔被污物堵塞，如图3-21所示，P2腔的油液不能经长阻尼孔e流入主阀弹簧腔，出油腔P2的反馈压力传递不到先导锥阀上，使导阀失去了对主阀出口压力的调节作用。阻尼孔堵塞后，主阀P。腔失去了油压p3的作用，使主阀变成一个弹簧力很弱（只有主阀平衡弹簧）的直动式滑阀，故在出油口压力很低时，便可克服平衡弹簧的作用力而使减压阀节流口关小ymin，这样进油口压力p1经ymin节流口大幅度降压至p2，使出油口压力上不来。应使长阻尼孔通畅。

⑦先导阀弹簧（调压弹簧）错装成软弹簧，或者因弹簧疲劳产生变形或者折断等原因，造成p2压力调不高，只能调到某一低的定值，此值远低于减压阀的 调节压力。

⑧调压手柄因螺纹拉伤或有效深度不够，不能拧到底而使得压力不能调到 。

⑨阀盖与阀体之间的密封不良，严重漏油。产生原因可能是O形圈漏装或损伤，压紧螺钉未拧紧以及阀盖加工时出现端面平面度误差，一般是四周凸，中间凹。

⑩主阀芯因污物、毛刺等卡死在小开度的位置上，使出口压力低。可进行清洗与去毛刺。
