| 品牌 : | 中特 | 型号 : | YB43X-10-YB43X-10 |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | 50-2000 |
| 结构形式 : | 杠杆式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 比例式 |
| 类型(通道位置) : | 直通式 |
产品简介

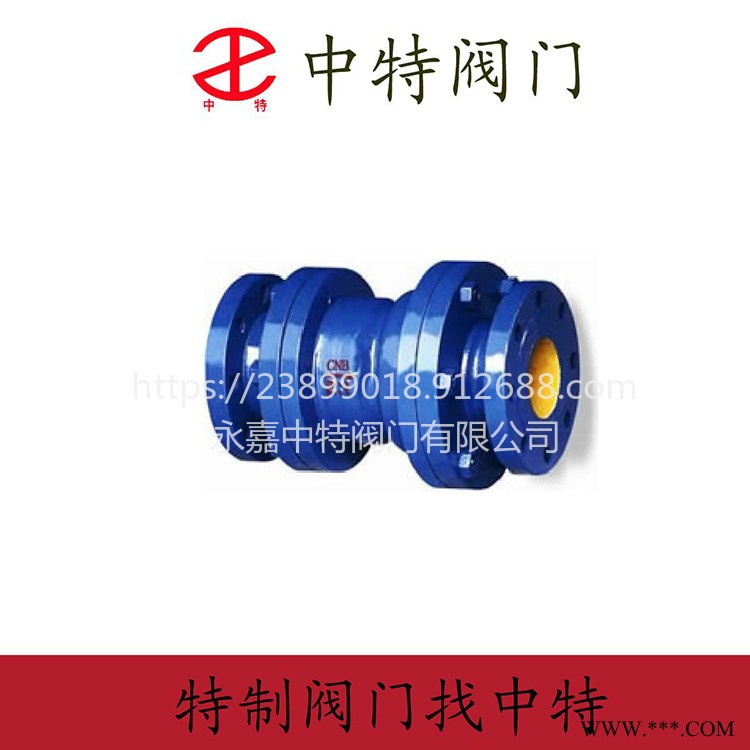

YB43X-10、YB43X-16 型铸铁比例式减压阀：法兰连接形式、活塞式结构形式，阀座密封面材料为橡胶，公称压力 PN10~PN16，阀体材料为铸铁的固定比例式减压阀。
详细介绍
产品说明：
一、产品说明
铸铁比例式减压阀主要结构由阀体、进口压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。YB43X-10、YB43X-16 型铸铁比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。
二、YB43X-10、YB43X-16 型铸铁比例式减压阀主要性能参数
型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
YB43X-10 | 10 | 1.0 | ≤90 | 水、气 |
YB43X-16 | 16 | 1.6 | ≤90 | 水、气 |
三、YB43X-10、YB43X-16 型铸铁比例式减压阀零部件材料
型号 | 阀体材料 |
YB43X-10 | 铸铁 |
YB43X-16 | 铸铁 |
1简介
比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。
2工作原理
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
3技术参数
适用介质 | 水、气体 | |||
适用温度 | ≤ 90℃ | |||
压力误差 | ≤8 % | |||
小开启压力 | 2∶1 | 0.2MPa | ||
小开启压力 | 3∶1 | 0.3MPa | ||
连接形式 | 法兰、内螺纹 | |||
主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
主要零件材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |
4外形尺寸
编辑
公称通径 DN （ mm ） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
型号 | 公称压力 | 公称通径 DN （ mm ） | L |
YB43X-10T （ B 型） | 1.0 | 50 | 85 |
1.0 | 65 | 102 | |
1.0 | 80 | 122 | |
1.0 | 100 | 140 | |
1.0 | 125 | 160 | |
1.0 | 150 | 178 | |
1.0 | 200 | 230 | |
YB43X-16T （ B 型） | 1.6 | 50 | 85 |
1.6 | 65 | 102 | |
1.6 | 80 | 122 | |
1.6 | 100 | 140 | |
1.6 | 125 | 160 | |
1.6 | 150 | 178 | |
1.6 | 200 | 230 |
