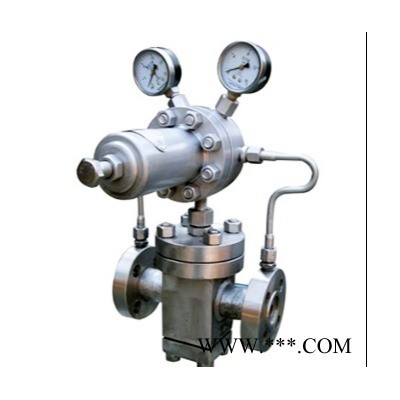

| 品牌 : | 上海良正阀门 | 材质 : | 不锈钢、碳钢，高温铬钼钢等 |
| 型号 : | YK43X YK43F | 连接形式 : | 法兰、螺纹、焊接 |
| 适用介质 : | 水，空气，油品，蒸汽等 | 公称通径 : | 15-300 |
| 结构形式 : | 活塞式 | 压力环境 : | 1.6-4.0 |
| 工作温度 : | 常温 | 标准 : | 根据需求标准 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 1 | 形态 : | 1 |
| 类型(通道位置) : | 1 | | |
高压气体减压阀的选用：
高压气体减压阀的根据使用要求选定减压阀的类型和调压精度，再根据所需 输出流量选择其通径。决定阀的气源压力时，应使其大于 高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。
高压气体减压阀的安装和维护应注意以下事项：
1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
高压气体减压阀的的相关型号：
Yk43X Yk43F Yk43H-10C/10P/16C/16P/25C/25P/40C/40P/64C/64P/100C/100P
高压气体减压阀应用范围
高压气体减压阀适用于工作温度≤70℃的空气、液化气、氧气等气体管路上。本阀通过启闭件的节流，将使进口压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动满足预定要求，适应工况的要求。压力等级：PN1.0MPa-32.0MPa
高压气体减压阀性能：
性能参数
PERFORMANCE PARAMETER | YK43X-16
YK43X-16C
YK43X-16P | YK43X-25
YK43X-25C YK43X-25P | YK43X-40
YK43X-40C
YK43X-40P |
公称压力PN（Mpa)
NOMINAL PRESSURE | 1.6 | 2.5 | 4.0 |
强度压力Ps（Mpa)
STRENGTH PRESSURE | 2.4 | 3.8 | 6.0 |
公称通径DN(mm)
NOMINAL DIAMETER | 15-300 | 15-250 | 20-200 |
进口压力P1（Mpa)
INLET PRESSURE | ≤1.6 | ≤2.5 | ≤4.0 |
出口压力P2（Mpa)
OUTIET PRESSURE | 0.05-1.0 | 0.1-1.5 | 0.1-2.5 |
适用介质
SURTADLE MEDRVM | 气体 GAS |
适用温度
SURTADLE MEDRVM | 常温 NORMAL TEMPERATURE |
压力特性偏差（Mpa)
PRESSURE CHARACTER | △P2P≤±P2×5% |
流量特性偏差（Mpa)
DISCHARGE CHARACTER | △P2G≤-P2×10% |
泄漏量（KG/h m 3 /h)
AMOUNT OF IEAKAGE | 0 |
高压气体减压阀产品结构图：
高压气体减压阀主要连接尺寸：
| 公称通径 | 外形尺寸 | 连接尺寸 |
| DN | L | H | H1 | 1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa |
| D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d |
| 15 | 140 | 285 | 85 | 95 | 65 | 4*12 | 95 | 65 | 4*12 | 95 | 65 | 4*12 | 105 | 75 | 4*12 |
| 20 | 160 | 285 | 85 | 105 | 75 | 4*12 | 105 | 75 | 4*12 | 105 | 75 | 4*12 | 125 | 90 | 4*12 |
| 25 | 180 | 290 | 100 | 115 | 85 | 4*12 | 115 | 85 | 4*12 | 115 | 85 | 4*12 | 135 | 100 | 4*12 |
| 32 | 200 | 290 | 105 | 140 | 100 | 4*18 | 135 | 100 | 4*18 | 135 | 100 | 4*18 | 150 | 110 | 4*18 |
| 40 | 220 | 310 | 110 | 150 | 110 | 4*18 | 145 | 110 | 4*18 | 145 | 110 | 4*18 | 165 | 125 | 4*18 |
| 50 | 250 | 310 | 110 | 165 | 125 | 4*18 | 160 | 125 | 4*18 | 160 | 125 | 4*18 | 175 | 135 | 4*18 |
| 65 | 280 | 310 | 115 | 185 | 145 | 4*18 | 180 | 145 | 4*18 | 180 | 145 | 4*18 | 200 | 160 | 4*18 |
| 80 | 310 | 340 | 155 | 200 | 160 | 8*18 | 195 | 160 | 8*18 | 195 | 160 | 8*18 | 210 | 170 | 8*18 |
| 100 | 350 | 340 | 155 | 220 | 180 | 8*18 | 235 | 190 | 8*18 | 230 | 190 | 8*18 | 250 | 200 | 8*18 |
| 125 | 400 | 375 | 190 | 250 | 210 | 8*18 | 270 | 220 | 8*18 | 270 | 220 | 8*18 | 295 | 240 | 8*18 |
| 150 | 450 | 375 | 200 | 285 | 240 | 8*23 | 300 | 250 | 8*23 | 300 | 250 | 8*23 | 340 | 280 | 8*23 |
| 200 | 550 | 475 | 225 | 340 | 295 | 12*23 | 360 | 310 | 12*23 | 375 | 320 | 12*23 | 405 | 345 | 12*23 |
| 250 | 650 | 535 | 290 | 405 | 355 | 12*25 | 425 | 370 | 12*25 | 445 | 385 | 12*25 | 470 | 400 | 12*25 |
| 300 | 800 | 595 | 320 | 460 | 410 | 12*25 | 485 | 430 | 16-30 | 510 | 450 | 16-34 | 530 | 460 | 16-41 |
| 350 | 900 | 650 | 355 | 520 | 460 | 16-25 | 550 | 490 | 16-34 | 570 | 510 | 16-34 | 595 | 525 | 16-41 |
| 400 | 1000 | 700 | 395 | 580 | 525 | 16-30 | 610 | 550 | 16-34 | 655 | 585 | 16-41 | 670 | 585 | 16-48 |
