| 产品特性 : | 球墨铸铁 | 品牌 : | 日本阀天 |
| 材质 : | 球墨铸铁 | 型号 : | RD-40、RD-41、RD-30 |
| 连接形式 : | 螺纹 | 适用介质 : | 蒸汽 |
| 3C阀门类别 : | 工业 | 公称通径 : | 见说明（mm） |
| 结构形式 : | 弹簧薄膜式 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 日标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 | 规格 : | 见说明 |
| 型 号RD-40L型低RD-40M型中RD-40H型高口 径15、20、25 (mm)适用流体蒸汽流体温度220℃进入压力1.0Mpa{10K}调整压力范围0.02-0.25MPa{0.2-2.5K}0.2-0.4MPa{2-4K}0.35-0.8MPa{3.5-8K}弹簧涂上颜色作分别绿青赤减压比20：1阀前后小差压0.02Mpa{0.2K}缔切升压0.02MPa{0.2K}许容漏量定格流量0.05%以下材 质本体/CAC406(青铜)、阀体、阀座/SUS316L、波纹管/SUS 密封圈/PTFE连接方式丝牙耐压性一次侧水压2.0MPa{20K}二次侧水压0.96MPa{9.6K} |
| 微型阀门的注意事项 ※ 如果大量排泄水流入减压阀，会造成减压阀出现异常动作，令功能受损。因此必须在减压阀的入口附近设置蒸汽疏水阀。 |
| 额定流量时的偏差 单位：MPA{kgf/cm}设定压力偏 差0.13{1.3}以下设定压力*0.5以内0.13以上，不足0.4{1.3以上，不足4}0.07{0.7}以内0.4以上，不足0.8{4以上，不足8}0.12{1.2}以内 | 开放流量 单位：MPA{kgf/cm}次配管直径与减压阀相同，次停止阀全开放时的流量。注）开放流量时的次压力大幅下降。本简介所记载的内容是平成10年7月时间饿内容。所记载的内容可能没有预告作了改动。压力单位采用同时标示[单位系统SI]和[旧制单位]记载，把SI单位在前，接着在[]内用略号记录旧制单位。压力的换算是以1kgf/cm=100kpa=0.1Mpa为基准。例：旧制单位 10kgf/cm用1.0Mpa{10k}表示。 |

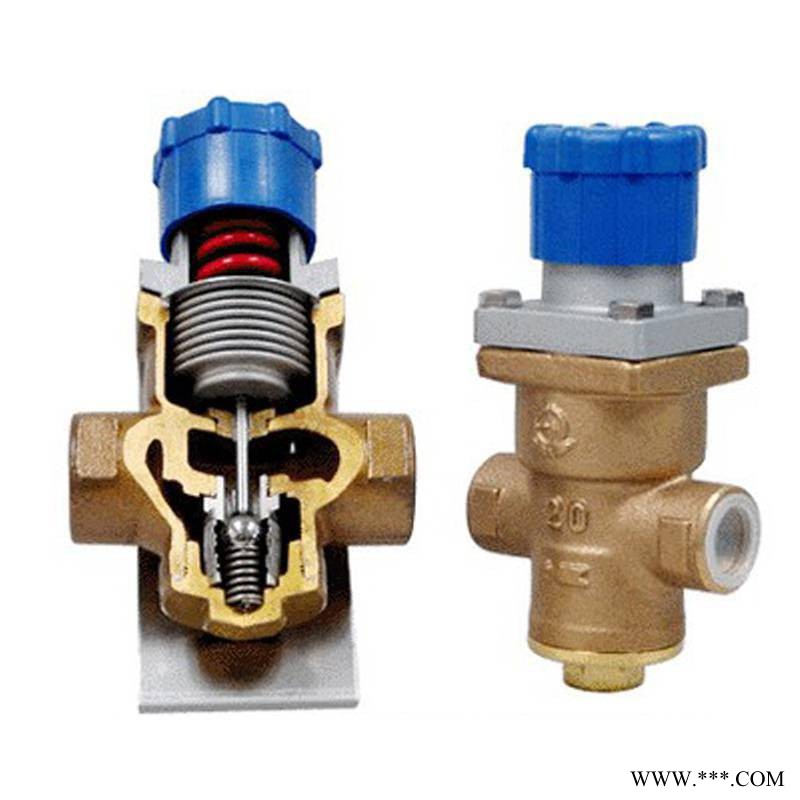

| RD-40 蒸汽减压阀 型 号RD-40L型低RD-40M型中RD-40H型高口 径15、20、25 (mm)适用流体蒸汽流体温度220℃进入压力1.0Mpa{10K}调整压力范围0.02-0.25MPa{0.2-2.5K}0.2-0.4MPa{2-4K}0.35-0.8MPa{3.5-8K}弹簧涂上颜色作分别绿青赤减压比20：1阀前后小差压0.02Mpa{0.2K}缔切升压0.02MPa{0.2K}许容漏量定格流量0.05%以下材 质本体/CAC406(青铜)、阀体、阀座/SUS316L、波纹管/SUS 密封圈/PTFE连接方式丝牙耐压性一次侧水压2.0MPa{20K}二次侧水压0.96MPa{9.6K} 微型阀门的注意事项※ 如果大量排泄水流入减压阀，会造成减压阀出现异常动作，令功能受损。因此必须在减压阀的入口附近设置蒸汽疏水阀。※ 请注意，蒸汽通气中，把手部分的温度会很高。※ 有关设置时和运行的注意事项，请参照另行出版的使用说明书。 额定流量时的偏差 单位：MPA{kgf/cm}设定压力偏 差0.13{1.3}以下设定压力*0.5以内0.13以上，不足0.4{1.3以上，不足4}0.07{0.7}以内0.4以上，不足0.8{4以上，不足8}0.12{1.2}以内 开放流量 单位：MPA{kgf/cm}次配管直径与减压阀相同，次停止阀全开放时的流量。注）开放流量时的次压力大幅下降。本简介所记载的内容是平成10年7月时间饿内容。所记载的内容可能没有预告作了改动。压力单位采用同时标示[单位系统SI]和[旧制单位]记载，把SI单位在前，接着在[]内用略号记录旧制单位。压力的换算是以1kgf/cm=100kpa=0.1Mpa为基准。例：旧制单位 10kgf/cm用1.0Mpa{10k}表示。 曲线图的使用方法例：（条件）初压力：0.6Mpa{6k}次压力：0.2Mpa{2k}饱和蒸汽量：100kg/h 通常在额定流量曲线图中规定。求出初压0.6Mpa和初压0.2Mpa的交点{A}如果沿A点的垂线求出满足流量100kg/h的交点{B}。得到{公称直径25}。如果按机器启动时所需流量选定时，用开放流量曲线图选定。在上述压力条件上的{公称直径25}的开放流量。求出交点{C和D}后，开放流量是215kg/h。 |
RD-40型 蒸気用減圧弁(ミニ弁天)
各種機器の蒸気圧力のきめ細かな制御に適した、直動式減圧弁です。小型、軽量で機器組み込みに適です。
錆を嫌う、食品・厨房機器、医療機器、ランドリー機器、空調機器(加湿)に適な減圧弁です。
| 型式RD-40型LRD-40型MRD-40型H製品記号RD40-JLRD40-JMRD40-JH形式直動式呼び径15～25適用流体蒸気流体温度220℃以下一次側適用圧力1.0MPa以下二次側調整圧力範囲0.02～0.25MPa0.2～0.4MPa0.35～0.8MPa減圧比20：1弁前後の小差圧0.02MPa材質本体(CAC)、弁体・弁座(SUS)、ベローズ(SUS)端接続JIS Rcねじ |
RD-41型、RD-41F型 蒸気用減圧弁(ミニ弁天)
各種機器の蒸気圧力のきめ細かな制御に適した、直動式減圧弁です。小型、軽量で機器組み込みに適です。
錆を嫌う、食品・厨房機器、医療機器、ランドリー機器、空調機器(加湿)に適な減圧弁です。
本体ステンレス鋼製
| 型式RD-41型L/M/HRD-41F型L/M/H製品記号RD41-DL/DM/DHRD41F-DL/DM/DH形式直動式呼び径15～25適用流体蒸気流体温度220℃以下一次側適用圧力1.0MPa以下二次側調整圧力範囲L：0.02～0.25MPaM：0.2～0.4MPaH：0.35～0.8MPa減圧比20：1弁前後の小差圧0.02MPa材質本体(SCS)、弁体・弁座(SUS)、ベローズ(SUS)端接続JIS RcねじJIS 10KRFフランジ |
RD-30型 蒸気用減圧弁
配管ライン、各種蒸気設備用等多用途向けの直動式減圧弁で、特殊合成ゴム製ダイヤフラムの採用で、
小流量から大流量まで広範囲な用途に対応できます。
| 製品記号RD30-GLRD30-GH形式直動式呼び径15～40適用流体蒸気流体温度184℃以下一次側適用圧力1.0MPa以下二次側調整圧力範囲0.02～0.2MPa0.15～0.4MPa減圧比20：1弁前後の小差圧0.02MPa材質本体(FC)、弁体・弁座(SUS)ダイヤフラム(合成ゴム)端接続JIS Rcねじ |
