| 品牌 : | 宣球 | 材质 : | 铸钢 |
| 型号 : | Y42X-16C DN125 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 3C阀门类别 : | 工业 |
| 订货号 : | 37859 | 货号 : | 78596 |
| 公称通径 : | 125 | 结构形式 : | 活塞式 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 零部件及配件 : | 阀体 |
| 形态 : | 旋塞式 | 类型(通道位置) : | 直通式 |
| 规格 : | 125 | 是否跨境货源 : | 否 |

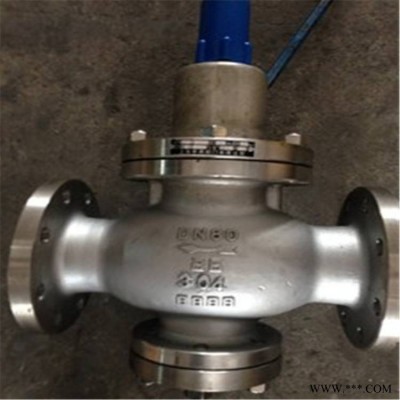

Y42X减压阀结构特点和用处：
Y42X减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
Y42X减压阀适用在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
Y42X减压阀调压、稳压动作平稳，适用于水、油和非腐蚀性液体介质的管路。
二、Y42X减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ | ||
三、Y42X减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB 不锈钢 |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
四、Y42X减压阀流量系数(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
