| 品牌 : | 宣球 | 材质 : | 铸钢 |
| 型号 : | DY200X-16C DN125 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 3C阀门类别 : | 工业 |
| 订货号 : | 95865 | 货号 : | 85965 |
| 公称通径 : | 125 | 结构形式 : | 活塞式 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 零部件及配件 : | 阀体 |
| 形态 : | 旋塞式 | 类型(通道位置) : | 直通式 |
| 规格 : | 125 | 是否跨境货源 : | 否 |

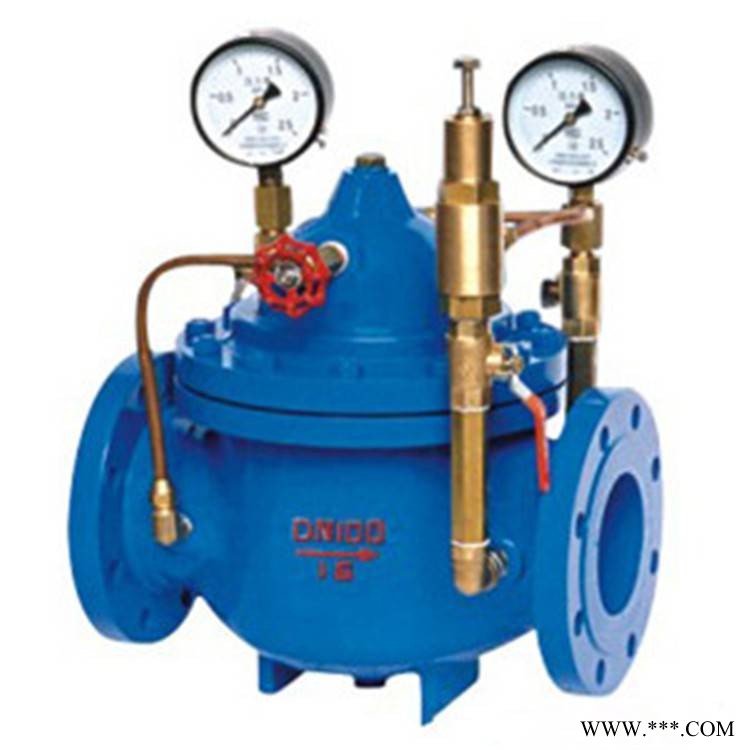

当DY200X减压稳压阀阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。DY200X减压稳压阀控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，DY200X减压稳压阀主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。
DY200X减压稳压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金/2Cr13 |
密封圈 O型圈 | 丁橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
缸套 活塞（活塞型） | 2Cr13 |
DY200X减压稳压阀当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由 在线于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。DY200X减压稳压阀进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。 调节导阀弹簧即可设定出口压力。DY200X减压稳压阀当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
