| 品牌 : | 捷泰 | 型号 : | JY41W-25T JY41W-40T |
| 连接形式 : | 法兰 | 材质 : | 黄铜 |
| 公称通径 : | DN15-500 | 适用介质 : | 氧气 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 旋塞式 |
| 类型(通道位置) : | 二通式 |
氧气阀 氧气截止阀 氧气减压阀 氧气阻火器
氧气截止阀
JY41W氧气截止阀 JY41W-16T JY41W-25T
氧气减压阀
氧气阻火器
氧气截止阀采用材质优良的黄铜铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有防爆阻燃性能，消除了氧气管路上的不安全因素。
JY41W氧气截止阀产品特点:
1、防燃阻火：主要部件的材质为铜合金或不锈钢，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有良好的防燃阻火性能
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
JY41W氧气截止阀性能参数:
公称通径（DN） | 15－400 | |||
公称压力（MPa） | 1.6 | 2.5 | 4.0 | |
试验压力 | 强度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
适用温度 | ≤200℃ | |||
适用介质 | 氧气 | |||
阀体 | 黄铜、不锈钢 | |||
阀杆 | 不锈钢 | |||
阀芯 | 铜、不锈钢 | |||
填料 | 聚四氟乙烯 | |||
JY41W氧气截止阀主要外形和连接尺寸:
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do |
凸面法兰 | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | |
65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | |
250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | |
300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | |
350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | |
400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |

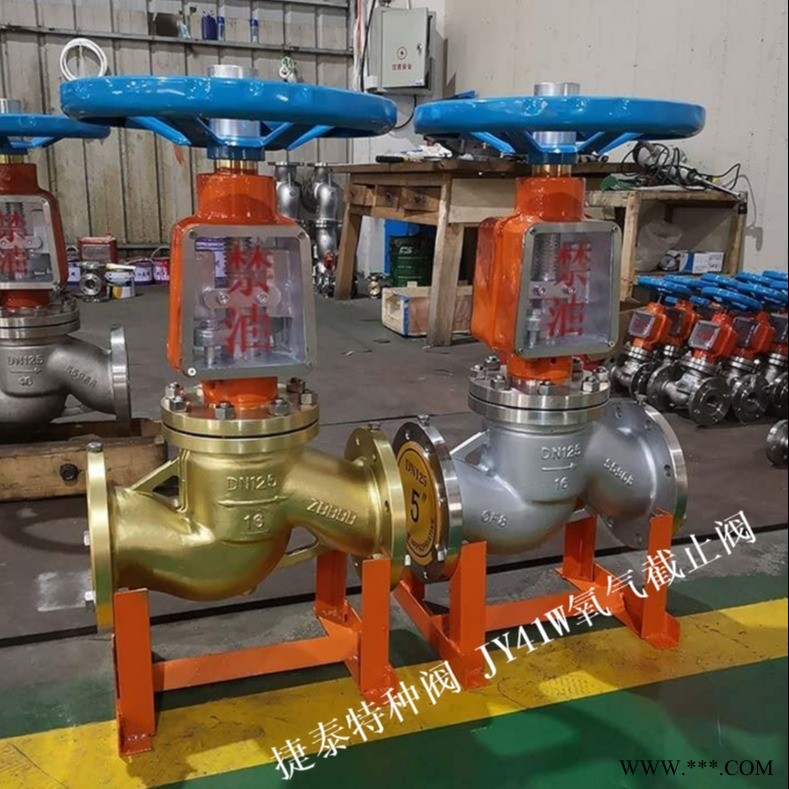

JY41W氧气截止阀结构图片：
永嘉县捷泰阀门有限公司，公司生产氧气专用截止阀,气动截止阀,电动截止阀,焊接截止阀，不锈钢截止阀，铸钢截止阀等！
