| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | ZSPC | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

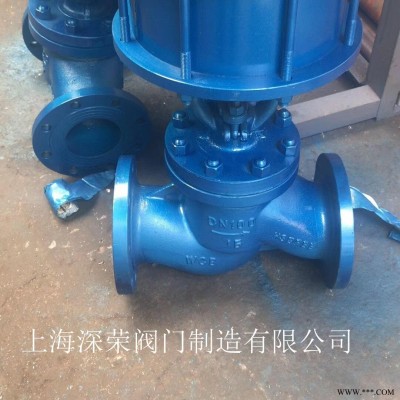

气动活塞式切断阀概述：
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。 当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。
气动活塞式切断阀技术参数：
阀体
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖：标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、纺织填料、石墨填料
阀内组件
阀芯型式：压力平衡式阀芯（套筒）
流量特性：快开
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 号：活塞式执行机构
供气压力：3～5bar
环境温度：-30～+70℃
阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
