| 品牌 : | 博希阀门 | 材质 : | 不锈钢 铸钢 |
| 型号 : | Y42X/F/SD | 连接形式 : | 法兰 |
| 适用介质 : | 水 蒸汽 | 公称通径 : | DN15-500 |
| 结构形式 : | 活塞式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 美标 |
| 流动方向 : | 单向 | 驱动方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形态 : | 膨胀式 |
| 类型(通道位置) : | 直通式 |

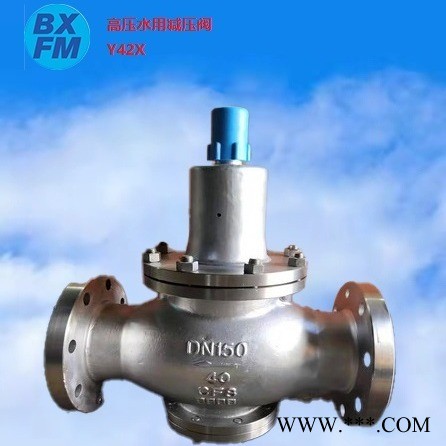

不锈钢弹簧活塞式水用减压阀 进口 国标 Y42X/F/SD
Y42X、Y42F、Y42SD 水用减压阀』适用于各种轻重工业及楼宇管道。【Y42X、Y42F、Y42SD 水用减压阀】***应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域
产品名称 | 弹簧活塞式水用减压阀 |
产品型号 | Y42X、Y42F、Y42SD |
公称通径 | DN15-400 |
压力范围 | 1.6MPa-16.0MPa |
阀体材质 | 铸钢，不锈钢 |
Y42X/F/SD弹簧活塞式水用减压阀简介：Y42X型弹簧活塞式减压阀产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可
在通常的冷热水管网中，起减压稳压作用。是一种以活塞代替膜片的压力调节阀。此膜片式提高寿命三倍以上。口径小开DN50的建议选用Y1 10和Y1 16(螺纹连接)的隔膜型减压阀：口径大于等于DN50的建议选用Y42X(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀，阀后的压力可根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前压力、流量的波动而改变。阀门选材***，***，使用寿命长。
不锈钢弹簧活塞式水用减压阀 进口 国标 Y42X/F/SD
Y42X/F/SD弹簧活塞式水用减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
***小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
*：壳体试验不包括膜片、顶盖
Y42X/F/SD弹簧活塞式水用减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
Y42X/F/SD弹簧活塞式水用减压阀流量系数(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y42X/F/SD弹簧活塞式水用减压阀外形尺寸： 1、外形尺寸(PN1.6-4.0)：单位：mm
公称通径DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
外形尺寸(PN6.4-16.0)：单位：mm
公称通径 DN | 外 形 尺 寸 | |||
L |
H |
H1 | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950
| 780 | 495 | |
