| 材质 : | 碳钢 | 品牌 : | 上海深荣 |
| 型号 : | 500X | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 加工定制 : | 是 | 种类 : | 浮球式 |
| 结构形式 : | 偏置板式 | 公称通径 : | DN200 |
| 形态 : | 角式 | 标准 : | 国标 |
| 工作温度 : | 常温 | 零部件及配件 : | 执行器 |
| 作用对象 : | 水 | 主体材料 : | 碳钢 |
| 密封形式 : | 软密封型 | 外形 : | 中型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

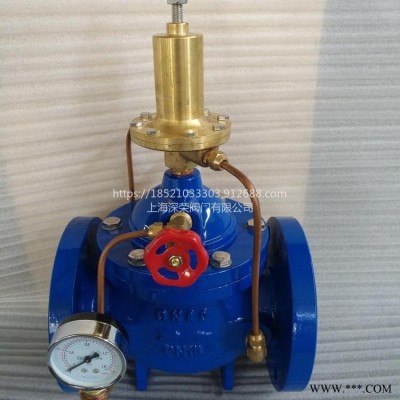

500X泄压阀持压阀产品简介：
不锈钢500X泄压阀持压阀500X泄压持压阀/500X持压泄压阀/500X泄压阀持压阀/500X泄压阀/500X持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。500X持压泄压阀利用水力自力控制，不需要其它装置和能源，保养简便，阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。
工作原理：
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
技术参数：
公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)1.0 1.5 1.1 水 0-801.6 2.4 1.762.5 3.75 2.75零部件材料：零件名称 零件材料阀体阀盖 不锈钢阀座阀盘 铜合金密封圈 O型圈 丁jing橡胶阀杆 2Cr13弹簧 50CrVA针型阀 铜合金球阀 铜合金泄压/持压导阀 铜合金微型过滤器 不锈钢主要连接尺寸(PN 1.0-2.5MPa)：
