上海深荣 UJ41LPPR UJ41H Y无泄漏蒸汽专用截止阀 蒸汽减压阀 质量保证

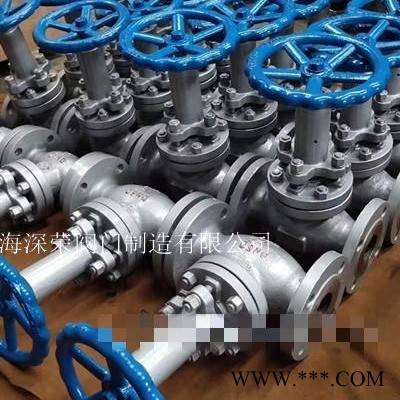

无泄漏蒸汽截止阀UJ41LPPR/UJ41H/UJ41Y

 产品简介：

 无泄漏蒸汽专用截止阀UJ41LPPR无泄漏蒸汽截止阀UJ41H无泄漏截止阀UJ41Y无泄漏蒸汽专用阀/蒸汽专用截止阀/活塞阀是集柱塞阀密封性能、截止阀的截止、节流功能和启闭灵活等优点或功能于体而设计完成的种新型产品。故具有启闭灵活、截止、节流、密封可靠、密封件不易磨损及使用寿命长特点。

主要特点及用途：

 1、设计特点：是集柱塞阀密封性能、截止阀的截止、节流功能和启闭灵活等优点或功能于体而设计完成的种新型产品。故具有启闭灵活、截止、节流、密封可靠、密封件不易磨损及使用寿命长特点。2、互换性强特点：阀门的尺寸和使用性能设计，在充分考虑可代替产品的前提下，可完全替换各种工况下的柱塞阀、截止阀和无扫线要求的闸阀。3、实用性广特点：该产品可根据客户要求选择材质，广泛应用于石油、化工、石油产品、水、蒸汽、气等各种管线和管道上，作接通和截断介质的启闭装置。4、严格防止外泄露特点：本产品具有严格防止外泄露的三道密封装置，既阀赛的不锈钢倒密封、阀塞下密封和阀塞的上密封，阀塞的上下密封均采用耐磨、耐高温、回弹性强的密封材料LPPR。5、严格防止内泄露特点：本产品具有严格防止内泄露的凹凸软密封副或锥形硬密封副结构，密封副材质为LPPR或不锈钢。对管线或管路可进行完全关闭，经实验证明，本阀开关万次无泄漏。6、安装位置无要求等特点：阀塞上下均为气密封配合定心结构，密封副的密封性能不受介质冲刷和安装位置的影响，阀门可进行立式、卧式或斜式安装，密封副的相对密封位置始终保持不变，密封性能保持不变。7、操作轻便特点：阀塞采用变径设计，在满足流量的前提下，大大降低了启闭力矩。实验证明，改进后的DN300口径阀门的启闭力矩只有改进前的DN100口径阀门力矩的启闭力矩大小。8、运行平稳特点：阀塞在上下气密封配合定心结构和中间定位架的支撑下，定心好，刚性好，无任何间隙。可在任何安装位置的任何启闭位置工作，具有很好的自锁性能。无需额外增加锁紧装置。9、使用寿命长特点：本阀采用的密封件材料均为耐磨、耐高温、回弹性强的密封材料。实验证明是普通阀门的三倍。即使在长期使用和开关频繁的工况下，若有轻度磨损，按使用说明书要求进行更换或调整也极其方便快捷。无泄漏阀门、活塞阀、截止阀型号编制：1、阀门名称代号：无泄漏阀门-------U2、可被无泄漏阀门替代的阀门类型代号：截止阀—J、闸阀—Z、柱塞阀—U、球阀—Q3、阀门连接形式代号：外螺纹---2、法兰---4、焊接---6、卡扣---84、结构形式代号：直通式----1、角式----45、密封面材料代号：超强复合材料---LPPR;不锈钢-----H；硬质合金------Y6、公称压力值：16、25、40、64；单位：Kg/cm7、公称通径代号：DN8、公称通径值：40------400；单位：毫米压力试验规范：公称压力：1.6mpa；强度试验：2.4mpa；水密封试验：1.76mpa；气密封试验：0.5mpa公称压力：2.5mpa；强度试验：3.75mpa；水密封试验：4.4mpa；气密封试验：0.6mpa公称压力：4.0mpa；强度试验：6.0mpa；水密封试验： 4.5mpa；气密封试验：0.7mpa主要性能规范：阀体阀盖：HT200 WCB 1Cr18ni9ti阀 瓣：1Cr18ni9ti 2cr13设计制造标准：1、设计制造：GB/T12233~12235、GB/T122342、结构长度：GB/T122213、法兰链接尺寸：JB78、JB79、GB9113.1~9113.64、检查和验收：GB/T139275、焊接要求：GB/T12224结构示意图：技术参数：PN16名称、型号 公称通径DN(mm)PN16L D D1 D2 f b Z-d DoUJ41LPPRUJ41HUJ41Y40 200 145 110 85 3 16 4-18 16050 230 160 125 100 3 16 4-18 18065 290 180 145 120 3 18 4-18 20080 310 195 160 135 3 20 8-18 240100 350 215 180 155 3 20 8-18 280125 400 245 210 185 3 22 8-18 320150 480 280 240 210 3 24 8-23 360200 600 335 295 265 3 26 12-25 400250 650 405 355 320 3 30 12-25 450300 698 460 410 375 4 30 12-25 550DN(mm) L D D1 D2 f b Z-d DoUJ41LPPRUJ41HUJ41Y40 200 145 110 85 3 18 4-18 16050 230 160 125 100 3 20 4-18 18065 290 180 145 120 3 22 8-18 20080 310 195 160 135 3 22 8-18 240100 350 230 190 160 3 24 8-23 280125 400 270 220 188 3 28 8-25 320150 480 300 250 218 3 30 8-25 360200 600 360 310 278 3 34 12-25 400250 650 425 370 332 3 36 12-30 450300 698 485 430 390 4 40 16-30 550名称、型号 公称通径DN(mm)PN40L D D1 D2 f b Z-d DoUJ41LPPRUJ41HUJ41Y40 200 145 110 85 3 18 4-18 16050 230 160 125 100 3 20 4-18 18065 290 180 145 120 3 22 8-18 20080 310 195 160 135 3 22 8-18 240100 350 230 190 160 3 24 8-23 280125 400 270 220 188 3 28 8-25 320150 480 300 250 218 3 30 8-25 360200 600 375 320 282 3 38 12-30 400

上海深荣阀门主要生产销售【无泄漏蒸汽专用截止阀UJ41LPPR无泄漏蒸汽截止阀UJ41H无泄漏截止阀UJ41Y无泄漏蒸汽专用阀/蒸汽专用截止阀/活塞阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   UJ41LPPR UJ41H Y无泄漏蒸汽专用截止阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   UJ41LPPR UJ41H Y无泄漏蒸汽专用截止阀   法兰，伸缩节及 UJ41LPPR UJ41H Y无泄漏蒸汽专用截止阀连接螺栓，并根据用户需要提供    UJ41LPPR UJ41H Y无泄漏蒸汽专用截止阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
