| 品牌 : | 上海深荣 | 型号 : | ZZYVP |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 公称通径 : | DN200 |
| 结构形式 : | 固定球球阀 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 直动式 | 用途 : | 截止 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

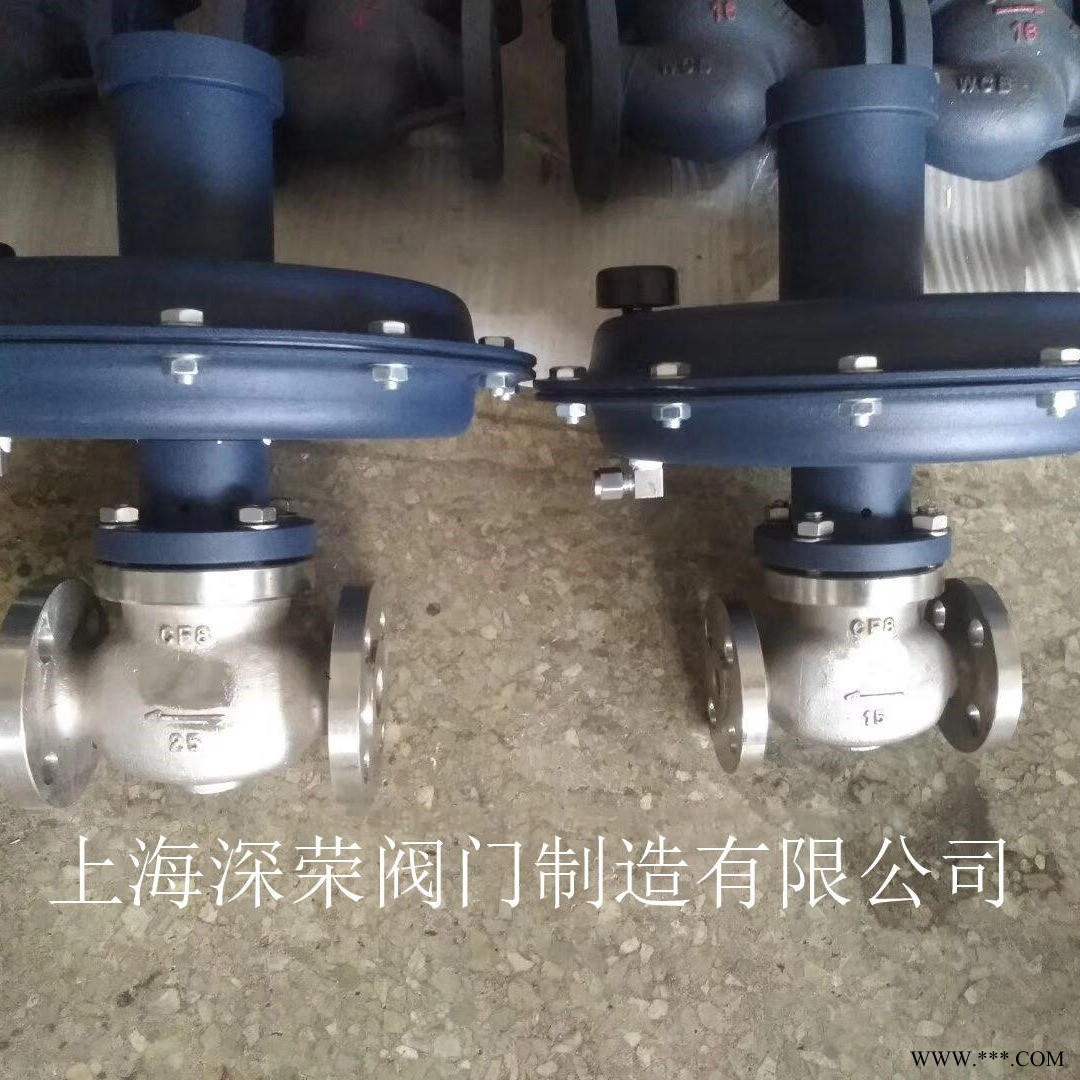

带指挥器气动调压减压阀介绍：
调压阀无需外加能源，利用被调介质自身能量为动力源。自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。现已广泛用于连续送气的采输，城市煤气以及冶金、石油、化工等工业生产部门。
该阀特点：控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大（如阀前0.8MPa,阀后0.001MPa）特别适合微压气体控制。
带指挥器调压阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀门后端压力保持恒定。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0～100℃；法兰标准按GB9113-88，凸面法兰。结构长度按GB12221-89标准。
带指挥器气动调压减压阀工作原理
供氮装置结构将设在罐顶的取压点的介质经导压管引入检测机构介质在检测元件上产生一个作用力与弹簧预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯打开，使阀前气体经减压阀节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯向罐内充注氮气：当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。
1、主阀
2、主阀阀芯
3、主阀执行机构
4、节流阀
5、减压阀
6、指挥器阀芯
7、检测机构
8、预设弹簧
9、指挥器
气动调压减压阀主要零件
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢 不锈钢 填料：叮腈、乙炳、氟、耐油橡胶
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号ZZYVP带指挥器气动调压减压阀带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可ZZYVP带指挥器气动调压减压阀法兰，伸缩节ZZYVP带指挥器气动调压减压阀连接螺栓，并根据用户需要提供
