| 品牌 : | 温州闽嘉阀门 | 型号 : | KPF型平衡阀 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 电磁 |
| 介质温度 : | 100 | 工作压差 : | 常压 |
| 流动方向 : | 单向 | 用途 : | 调节 |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 产品名称： | 平衡阀 | 产品型号： | KPF |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 适用温度： | 0-100℃ | 密封材料： | 橡胶 |
| 压力范围： | 1.6MPa | 公称通径： | DN15-DN600 |
| 常用材质： | 对夹 | 技术咨询： |

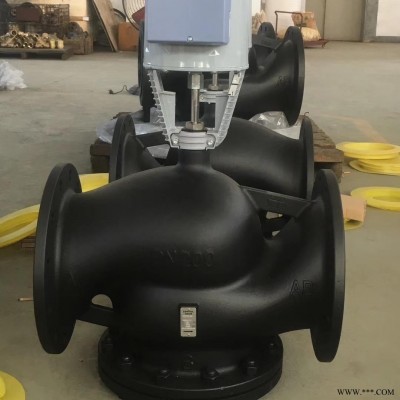

一、KPF型平衡阀介绍
本厂生产的KPF型平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理的分配流量，实现流量定量，可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于该阀门设有开启度指示．开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了”大流量，小温差”的不合理化现象。ZL47F-16型平衡阀该产品是供热系统中的理想产品， 高介质温度为1 00℃，欢迎选购。
二、KPF型平衡阀主要技术参数
公称压力 | 试验压力(MPo) | 工作压力(MPa) | 工作介质 | 介质温度 (℃) | ||
壳体 | 密封 | P20 | P12 | |||
1 6 | 2 4 | 1 76 | 1 5 | 1 6 | 水 | 0-100 |
三、KPF型平衡阀主要零件材料
零件名称 | 阀体、阀盖、 | 阀杆 | 阀杆螺母 | 垫圈 | 填料 |
材料 | 灰铸铁 | 不锈钢 | 铸铜 | 橡胶石棉板 | 膨胀石墨 |
四、KPF型平衡阀主要外型尺寸(法兰连接PNl.6MPA按JB／T79—94标准)
型号 | KPF-16 | ||||||||||||||||||
公称压力PN(Mpa) | 1.6 | ||||||||||||||||||
公称通径DN(MPa) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
尺寸 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 |
H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 | |
H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 | |
D0 | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 | |||
四、KPF型平衡阀安装使用注意事项
平衡阀的安装位置：平衡阀既可以安装在供水管上，也可以安装在回水管上。一般我们建议装在回水管上，尤其对于高温环路为方便调试，更要装在回水管上，安装了平衡阀的供(回)水管就不必再设截止阀。
