| 品牌 : | 温州闽嘉阀门 | 型号 : | SP45、SP15数字锁定平衡阀 |
| 连接形式 : | 法兰 | 驱动方式 : | 电磁 |
| 流动方向 : | 单向 | 材质 : | 不锈钢 |
| 压力环境 : | 高压 | 类型(通道位置) : | 直通式 |
| 适用介质 : | 水 | 介质温度 : | 100 |
| 工作压差 : | 111 | 用途 : | 调节 |
【 产品概述 】

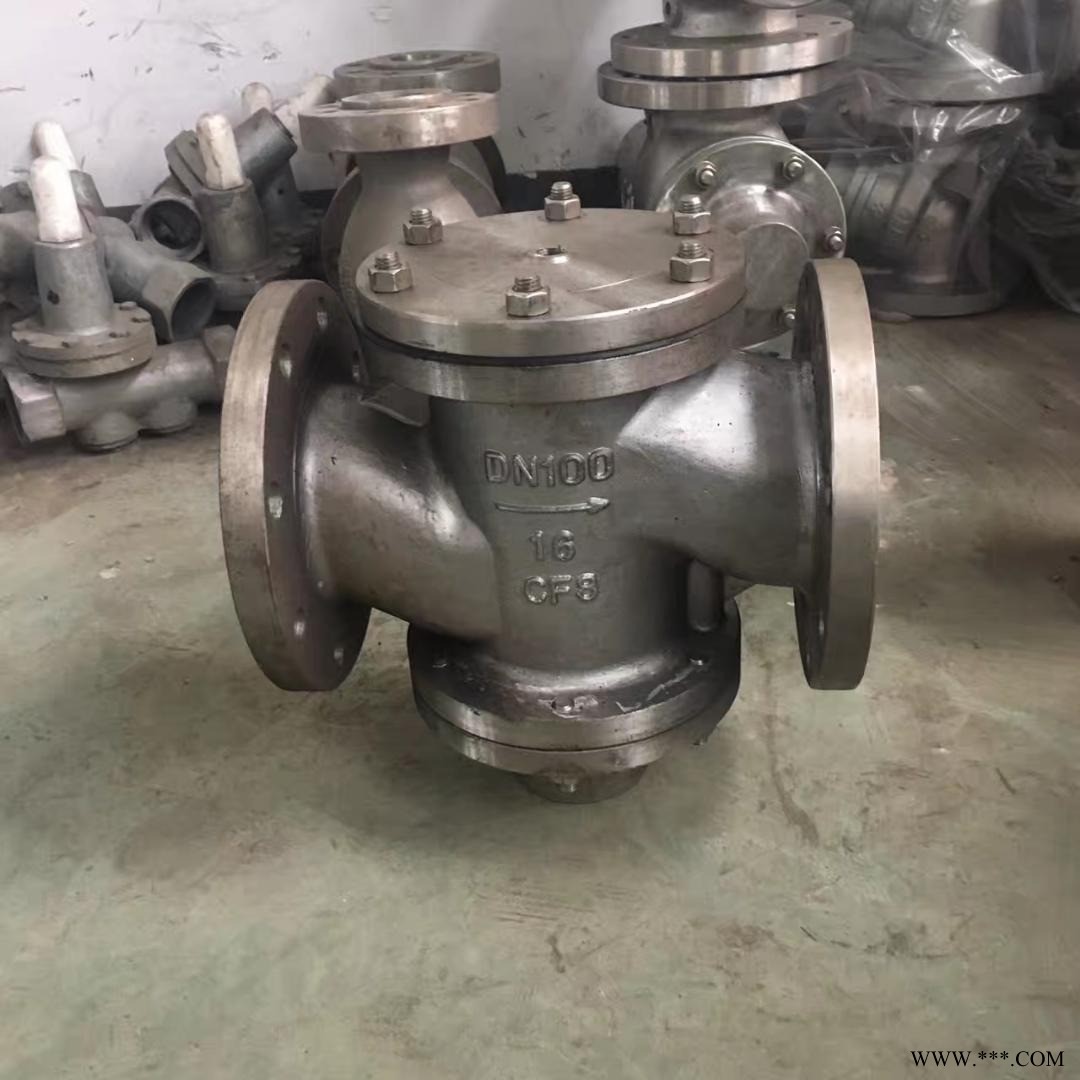

SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
SP45F、SP15F数字锁定平衡阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。SP45F、SP15F平衡阀是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
【 结构图 】
【 主要连接尺寸 】
型 号 | 公称通径 (mm) | 尺 寸(mm) | |
L | H | ||
SP15F-25 | 15 | 100 | 128 |
20 | 115 | 128 | |
25 | 125 | 130 | |
32 | 140 | 150 | |
40 | 160 | 187 | |
SP45F-16/25 | 32 | 180 | 230 |
40 | 200 | 242 | |
50 | 230 | 250 | |
65 | 290 | 260 | |
80 | 310 | 329 | |
100 | 350 | 340 | |
125 | 400 | 424 | |
150 | 480 | 454 | |
200 | 550 | 517 | |
250 | 622 | 573 | |
300 | 698 | 617 | |
350 | 787 | 705 | |
【 主要技术参数 】
公称压力(MPa) | 适用温度 | 壳体试验压力(MPa) | 特性曲线 | 适用介质 | 安装使用范围 |
1.6 | ≤120℃ | 2.4 | 等百分比 | 水、油等非腐蚀性液体 | 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |
【主要零件材料 】
零件名称 | 密封垫 | 阀杆 | 阀瓣 | 阀体、阀盖 |
材料 | 橡胶石棉板 | 不锈钢 | 球墨铸铁 | 灰铸铁、球墨铸铁、铸钢 |
