| 品牌 : | 温州MJV闽嘉阀门 | 型号 : | B型动态流量平衡阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 手动 |
| 产品别名 : | 平衡阀 | 用途 : | 油水分离 |
| 压力环境 : | 高压 | 公称通径 : | 15-300 |
| 工作温度 : | 高温 |
公司主要生产B动态流量平衡阀，可提供B动态流量平衡阀价格，B动态流量平衡阀说明书，B动态流量平衡阀实物图，B动态流量平衡阀结构图，B动态流量平衡阀外形尺寸，B动态流量平衡阀执行标准，B动态流量平衡阀工作原理，B动态流量平衡阀作用特点。

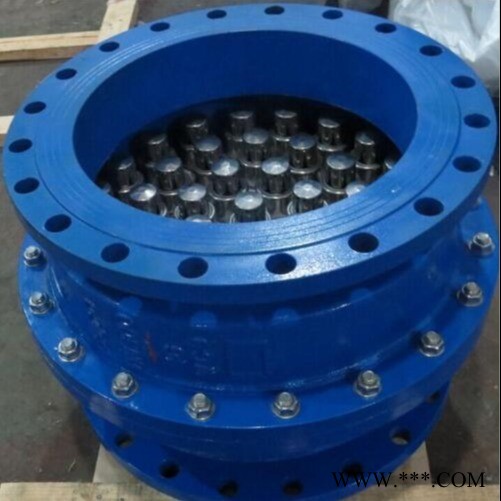

B型动态流量平衡阀产品概述：
B型动态流量平衡阀可在工作压差范围内精确的控制管路流量，使整个系统能时刻保持平衡。无需对整个管道进行烦琐的阻力计算。无需人工调节，可省去大量人力，安装空间也不受限 制，同时也避免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗，提高设备的耐用性和安全性。整个水系统简洁、可靠，无须安装同程管道，节省初投资、安装及材料费用。
B型动态流量平衡阀技术规格：
基本规格：DN50-DN800
工作压力：16Bar/25Bar
流量误差：± 5%
工作温度：0～120℃
B型动态流量平衡阀材料：
阀体：球墨铸铁 (QT400-18)
阀胆：不锈钢 (304-2B)
弹簧：不锈钢 (1Cr18Ni9)
O 型圈：丁腈橡胶 (N220SH)
B型动态流量平衡阀外形尺寸：
口径 | B(am) | C(mm) | D(mm) | E(am) | F(mm) | G(mm) | 重量 (Kg) |
DN50 | 99 | 125 | 165 | 38 | 239 | 218 | 16 |
DN65 | 188 | 145 | 185 | 38 | 239 | 218 | 19 |
DN80 | 132 | 160 | 200 | 38 | 239 | 218 | 22 |
DN100 | 156 | 190 | 235 | 38 | 365 | 270 | 38 |
DN125 | 184 | 220 | 270 | 38 | 365 | 295 | 46 |
DN150 | 211 | 250 | 300 | 38 | 410 | 354 | 66 |
DN200 | 274 | 310 | 360 | 38 | 430 | 484 | 96 |
DN250 | 330 | 370 | 425 | 38 | 456 | 488 | 128 |
DN300 | 389 | 430 | 485 | 38 | 466 | 565 | 187 |
DN350 | 448 | 490 | 555 | 38 | 479 | 700 | 249 |
DN400 | 503 | 550 | 620 | 38 | 504 | 790 | 356 |
DN450 | 548 | 640 | 670 | 38 | 517 | 800 | 418 |
DN500 | 609 | 660 | 730 | 38 | 520 | 880 | 518 |
DN600 | 720 | 770 | 845 | 38 | 554 | 1050 | 718 |
DN800 | 928 | 990 | 1085 | 38 | 557 | 1260 | 865 |
B型动态流量平衡阀压差与流量范围
口径 | 压差范围 (MPa) | 流量范围 (m3/h) |
DN50 | 22-210 | 4.0-36 |
DN65 | 22-210 | 4.0-36 |
DN80 | 22-210 | 4.0-36 |
DN100 | 22-210 | 4.0-72 |
DN125 | 22-210 | 4.0-108 |
DN150 | 22-210 | 4.0-180 |
DN200 | 22-210 | 4.0-213 |
DN250 | 22-210 | 4.0-468 |
DN300 | 22-210 | 4.0-720 |
DN350 | 22-210 | 4.0-828 |
DN400 | 22-210 | 4.0-1080 |
DN450 | 22-210 | 4.0-1332 |
DN500 | 22-210 | 4.0-1692 |
DN600 | 22-210 | 4.0-2304 |
DN800 | 22-210 | 4.0-3420 |
