| 品牌 : | 上海深荣 | 型号 : | VB7200 |
| 加工定制 : | 是 | 工作温度 : | 常温 |
| 公称通径 : | DN200 | 结构形式 : | 固定球球阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 类型(通道位置) : | 直动式 |
| 口径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

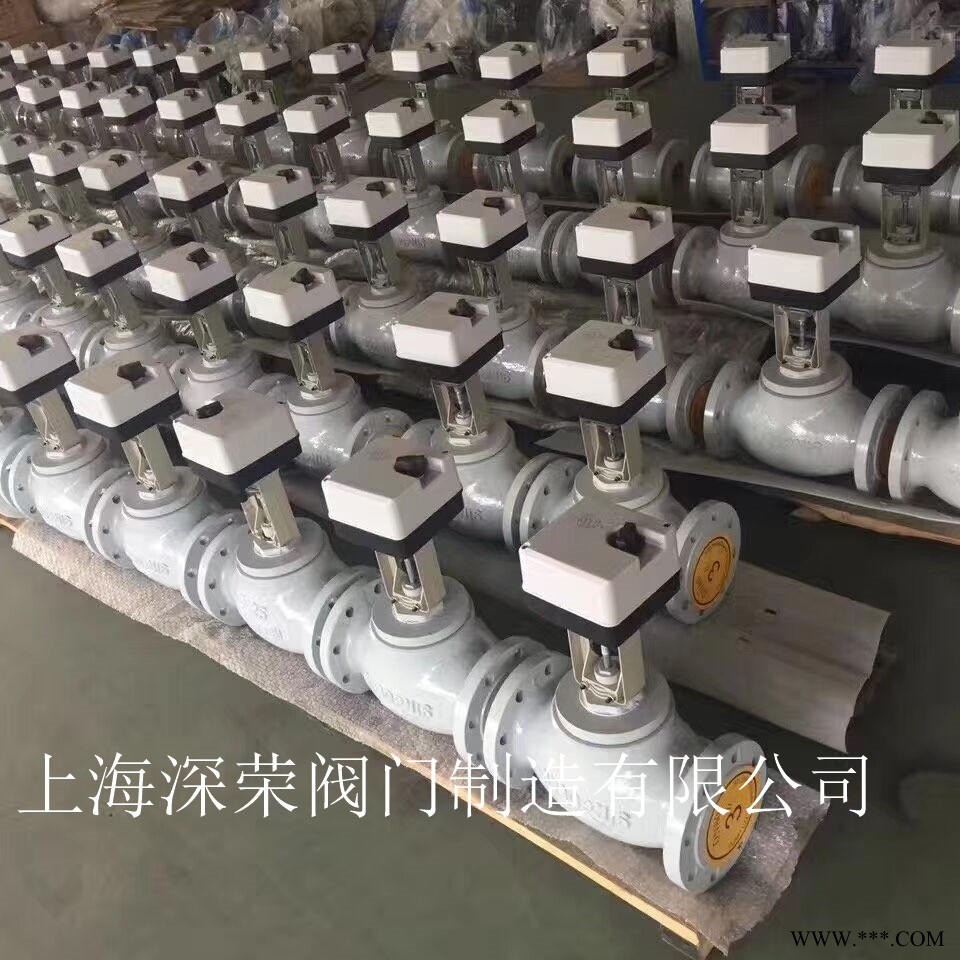

电动两通平衡阀概述：
电动二通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。
本系统适用于空调系统的空气处理机组夏季温度控制。
由温度传感器TE-1，比例积分温度控制器TC-1和电动两通阀TV-1组成送风温度控制系统，安装在回风管道的TE-1把检测到的温度信号传送至TC-1，由TC-1将TE-1检测值与设定值不断比较，同时不断地输出信号，控制TV-1的开度连续可调，使回风温度保持在需要的范围。
安装在新风入口的常闭开关式电动阀与机组的风机连锁，当风机开动，新风风阀全开；当风机关停进风阀/水阀全关，R是连锁用的中间继电器。
空气压差开关DPS-1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS-1的设定值时，微动开关动作，发出报警信号。
电动两通平衡阀产品特点：
1、执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。
4、具有0～10V或4～20mA反馈信号（选配）。
5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6、功耗低、输出力大、噪音小。
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求。
8、阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准。
9、阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀。
产品功能：
1、本系统适用于空调系统的新风机组冬/夏季温度控制。
2、由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC－1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV。
3、TV-1的开度连续可调。***终使TE－1测量的环境温度保持在设定温度范围内。
4、当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使 新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
安装要求：
1、按阀体显示的流动方向安装。
2、安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3、管道与阀体相连接时必须完全吻合。并不受振动。
4、高温流体(如蒸汽、过热水、透热液体)作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体。
5、驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6、需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。
7、阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。
执行器选用铸铝支架及塑料外壳，体积小、重量轻
★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
★具有0～10V或4～20mA反馈信号（选配）
★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
★功耗低、输出力大、噪音小
★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀、它分为直动式和先导式2种。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径VB7200电动两通平衡阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供VB7200电动两通平衡阀法兰，伸缩节
