| 品牌 : | 锐茨 | 型号 : | ZLF |
| 连接形式 : | 法兰 | 驱动方式 : | 自动 |
| 流动方向 : | 单向 | 材质 : | 铸铁 |
| 形态 : | 球式 | 公称通径 : | DN20-DN500mm |
| 零部件及配件 : | 阀体 | 外形 : | 中型 |
| 标准 : | 国标 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 适用介质 : | 水 |
产品概述：

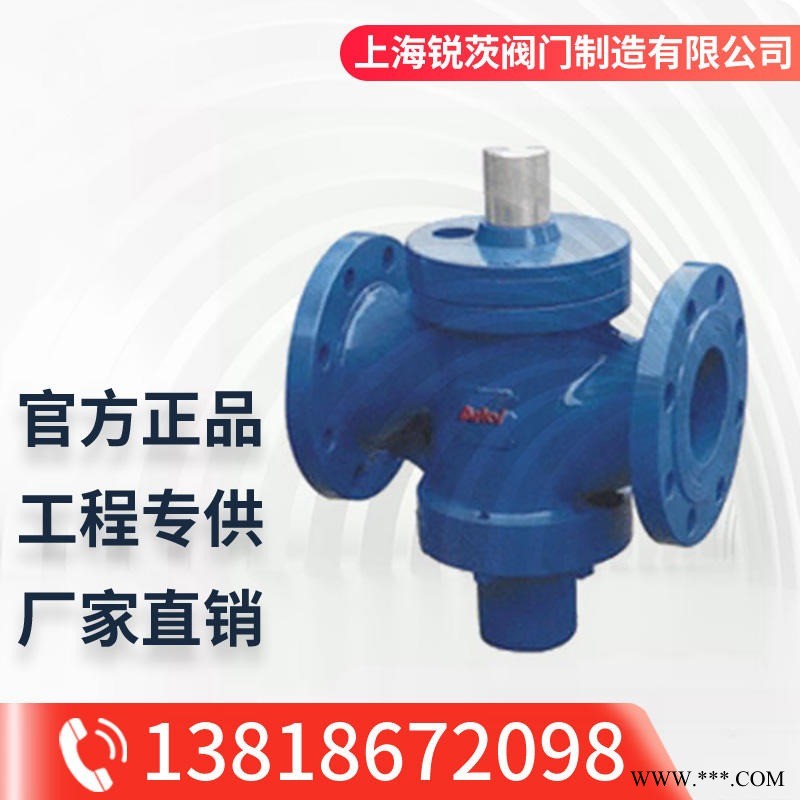

ZLF自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统的流量不变的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节，可使系统流量自动互定在预先设置的设定直，该阀门流量调节准确，操作简单，运行平稳。
技术参数：
型号 | ZLF-16 |
公称压力 | 1.6MPa |
壳体试验压力 | 2.4 MPa |
使用介质 | 水、油等非腐蚀性液体 |
介质温度 | 0~80℃ |
外形及连接尺寸：
公称通径 DN（㎜） | L | H | H1 | 流量控制范围㎡/h |
15 | 110 | 72 | 70 | 0.1～1 |
20 | 110 | 72 | 70 | 0.1～1.5 |
25 | 115 | 81 | 74 | 0.2～2 |
32 | 160 | 108 | 91 | 0.5～4 |
40 | 200 | 138 | 147 | 1～6 |
50 | 215 | 138 | 147 | 2～10 |
65 | 230 | 143 | 154 | 3～15 |
80 | 275 | 170 | 189 | 5～25 |
100 | 290 | 193 | 211 | 10～35 |
125 | 310 | 208 | 227 | 15～50 |
150 | 350 | 254 | 260 | 30～80 |
200 | 430 | 289 | 303 | 40～180 |
250 | 520 | 325 | 367 | 100～300 |
300 | 635 | 357 | 430 | 150～1500 |
350 | 670 | 372 | 495 | 200～7000 |
备注 | DN15-25为螺纹连接 | |||
