| 品牌 : | 中特 | 型号 : | Z674TC |
| 材质 : | 陶瓷 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 气动 |
| 流动方向 : | 单向 | 用途 : | 调节 |
| 适用介质 : | 水 | 压力环境 : | 常压 |

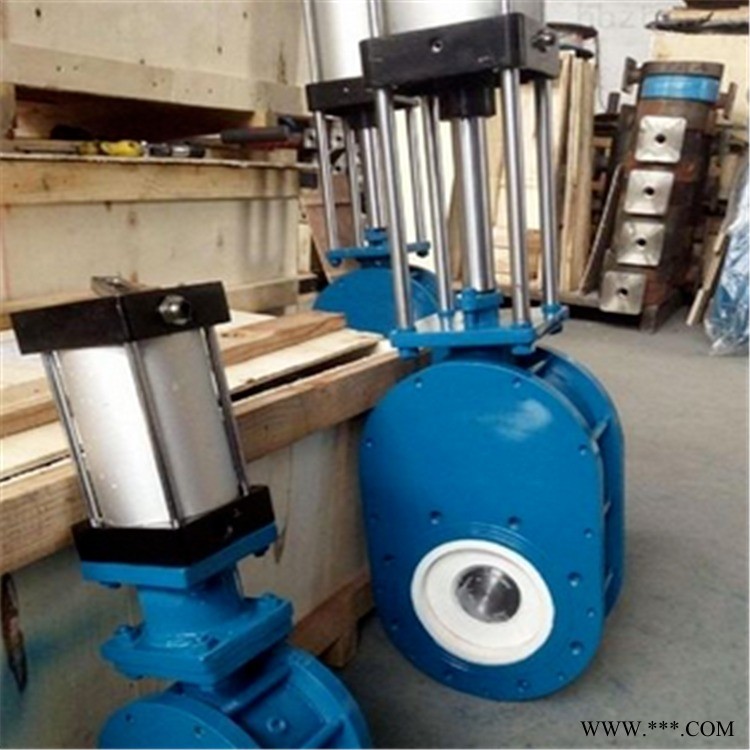

Z674TC气动陶瓷出料阀平衡阀
详细说明：
Z674TC耐磨陶瓷出料阀
本阀适用于发电厂干灰系统、仓泵出料输送,也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa,气源压力0.6-0.8MPa。
本阀参考Armstrong阀门技术,关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接。填料采用硬密封件。
本阀密封性能好,耐磨性强,启动负荷小,卡灰及结灰现象少,使用寿命长。
双闸气锁耐磨陶瓷阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成,填料采用氟橡胶和碳素纤维盘根,执行机构公称压力为0.4~0.6mpa,阀门公称压力为1mpa使用温度≤250℃通径为dn50~dn200
结构特点：
Z674TC气动陶瓷出料阀/平衡阀采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。
该阀专为气力除灰系统设计，具有启闭动作可靠、启动负荷小；本阀料口全流通无阻挡物有吹堵装置,不容易积灰。耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点。 独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨，抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。
主要零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 阀体 | WCB | 6 | 中阀体 | A105 |
2 | 阀座 | 结构陶瓷 | 7 | 填料 | 柔性石墨 |
3 | 阀板 | WCB+结构陶瓷 | 8 | 填料压盖 | WCB |
4 | 阀板座 | WCB | 9 | 支柱 | 25# |
5 | 螺母 | 25# | 10 | 气动装置 | 成品件 |
应用规范：
设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | 厂商标准 |
法兰尺寸 | JB/T 79.1 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | 12GB/T 229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 | |
主要外形和连接尺寸：
DN | PN(Mpa) | L | D | D1 | C | H | n-d |
40 | 1.0 | 120 | 150 | 110 | 16 | 450 | 4-m16 |
50 | 120 | 165 | 125 | 16 | 510 | 4-m16 | |
65 | 120 | 180 | 145 | 18 | 580 | 4-m16 | |
80 | 120 | 195 | 160 | 20 | 610 | 8-m16 | |
100 | 120 | 215 | 180 | 20 | 670 | 8-m16 | |
125 | 160 | 250 | 210 | 22 | 780 | 8-m16 | |
150 | 160 | 285 | 240 | 24 | 850 | 8-m20 | |
175 | 160 | 315 | 270 | 26 | 950 | 8-m20 | |
200 | 160 | 340 | 295 | 26 | 1050 | 8-m20 | |
225 | 160 | 370 | 325 | 30 | 1100 | 8-m20 | |
250 | 200 | 395 | 350 | 30 | 1190 | 12-m20 | |
300 | 200 | 450 | 400 | 30 | 1350 | 12-m20 |
