| 品牌 : | 宣球 | 型号 : | KP45F-16C DN200 |
| 连接形式 : | 法兰 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 订货号 : | 28596 |
| 货号 : | 59685 | 材质 : | 铸钢 |
| 形态 : | 角式 | 公称通径 : | 200 |
| 零部件及配件 : | 阀体 | 外形 : | 大型 |
| 标准 : | 国标 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 适用介质 : | 水 | 规格 : | 200 |
| 是否跨境货源 : | 否 |

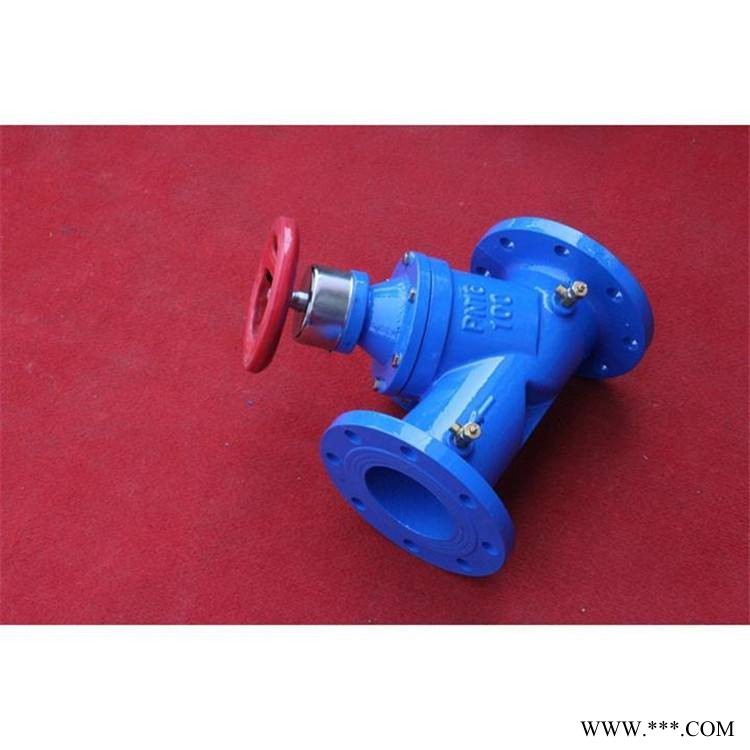

铸钢SP45F-10/16C DN300 dn20数字锁定平衡阀深受广大客户青睐
| 产品说明： | ||||
| SP系列数字锁定平衡阀，是液体管路流量调节阀，主要应用于工业和民用建筑采暖管网系统。其作用是方便、有效、准确的调节流量。解决管网系统中存在的高低、冷热不匀问，水力失调问题。由于该阀具有开度显示和锁定功能，只要在各支路及用户入口装上适当规格的数字锁定平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了“大流量、小温差”的不合理现象。 随着用户对节能要求和服务质量要求的愈来愈高，在供暖和空调系统中，用平衡阀取代以往用于调节的节流孔板、闸阀和截止阀，势在必行。平衡阀也可用于工矿事业单位其它需要调节流量的液体管路系统。 主要技术参数 型号 SP15F-10/16SP45F-10/16备注试验压力1.5MPa2.4MPa需要耐腐蚀、高压、高温的阀门，可面议预定。工作压力1.0MPa1.6MPa工作温度≤120℃适用介质水、蒸汽、油及其它液体SP45F(SP45F)-10/16
SP45F-10/16 公称通径DN阀长L法兰直径D螺栓孔中心距D1螺栓孔数×直径Z-ΦdD2bH重量kg321801351004×1878181576.04×1885181698.25×2652901801454×28×71×808×808×23213333529512（8）×2326530510 25（350）12×25（23）32034 3（400）12×25（23）37538 35（460）16×25（23）43540
结构说明
斜杆、内升降、阀芯为园台形，有开度的圈数显示和的百分比显示，两侧有测压小阀，与智能仪表用软管连接可以很方便地显示阀门前后的压差及阀门的流量。 阀杆为不锈钢，阀芯、阀座等内部元件为黄铜，密封件采用聚四氟乙烯，抗锈蚀性能好，防泄漏、使用寿命长，全关闭时具备良好的截止功能。 下图（图2）为该种阀门的流量特性曲线，从曲线图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大时流量大，开度小时则流量小。而工程中大都在流量大时应用，等百分比阀门恰恰适用这个要求。根据这一特点，可以自如的予置某 量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量，达到理想状态。
流量曲线图
注意事项
|
 | ||||
