上海深荣 Z644TC气动陶瓷平衡阀 陶瓷旋转阀 质量保证

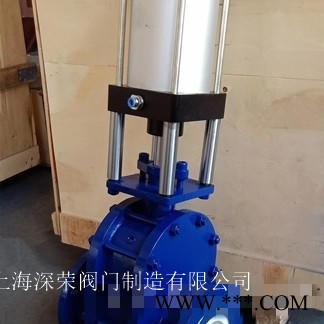

Z644TC气动陶瓷进料平衡阀

 产品简介：

 Z644TC气动陶瓷平衡阀/气动陶瓷双闸板进出料阀Z674TC气动陶瓷双闸板闸阀/气动陶瓷双闸板进料阀/气动陶瓷平衡阀/气动陶瓷仓泵进出料阀/气动陶瓷排堵阀/气动陶瓷排气阀/气动陶瓷透气阀广泛应用于发电厂干灰系统，仓泵出料输送、矿山、造纸、化工等阀门密封面需要耐磨损的大颗粒介质中。本产品采用陶瓷密封结构，机械强度高耐磨性能好，使用寿命长，结构紧凑可任意角度安装。使用温度：0~200℃，使用压力：1.0Mpa。气动陶瓷平衡阀面阀板采用*的开孔设计，启动负荷小，阀腔无卡塞现象，另面阀板采用陶瓷阀板单面密封，耐腐蚀性强，密封性好，使用寿命大。当气源从上进气口通入时，气缸杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，气缸杆带动阀板向上运动，阀门开启。阀板与密封环之间加载弹簧，弹簧力始终使阀板压向密封环，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用。而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。公称压力1.0Mpa 适用温度：≤250℃　执行机构公称压力：0.6-0.8Mpa 也可根据用户要求定制。气动陶瓷双闸板阀采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。气动陶瓷双闸板阀专为气力除灰系统设计，具有启闭动作可靠、启动负荷小；耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点。独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨，抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。主要零部件材料：序号 名称 材料 序号 名称 材料 1 阀体 WCB 6 中阀体 WCB 2 阀座 结构陶瓷 7 填料 柔性石墨 3 阀板 WCB+结构陶瓷 8 填料压盖 WCB 4 阀板座 WCB 9 支柱 25# 5 螺母 25# 10 气动装置 成品件应用规范：设计与制造 GB/T 12224连接端尺寸 结构长度 厂商标准法兰尺寸 JB/T 79.1检验与试验 GB/T 9092材料 碳钢 GB/T 12229不锈钢 Gb/T 12230标志 Gb/T 12220供货 Gb/T 12252主要外形和连接尺寸： DN PN(Mpa) L D D1 C H n-d 50 1.0 215 160 125 16 510 4-Φ18 65 220 180 145 18 580 4-Φ18 80 260 195 160 20 610 8-Φ18 100 260 215 180 20 670 8-Φ18 125 310 245 210 22 780 8-Φ18 150 310 280 240 24 850 8-Φ23 175 310 310 270 26 950 8-Φ23 200 310 335 295 26 1050 8-Φ23 250 450 405 350 30 1190 12-Φ25 300 480 460 Φ25

上海深荣阀门主要生产销售【Z644TC气动陶瓷平衡阀/气动陶瓷双闸板进出料阀Z674TC气动陶瓷双闸板闸阀/气动陶瓷双闸板进料阀/气动陶瓷平衡阀/气动陶瓷仓泵进出料阀/气动陶瓷排堵阀/气动陶瓷排气阀/气动陶瓷透气阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   Z644TC气动陶瓷平衡阀  是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提 Z644TC气动陶瓷平衡阀 法兰，伸缩节及 Z644TC气动陶瓷平衡阀连接螺栓，并根据用户需要提供Z644TC气动陶瓷平衡阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
