| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | Z674TC |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |
详细介绍

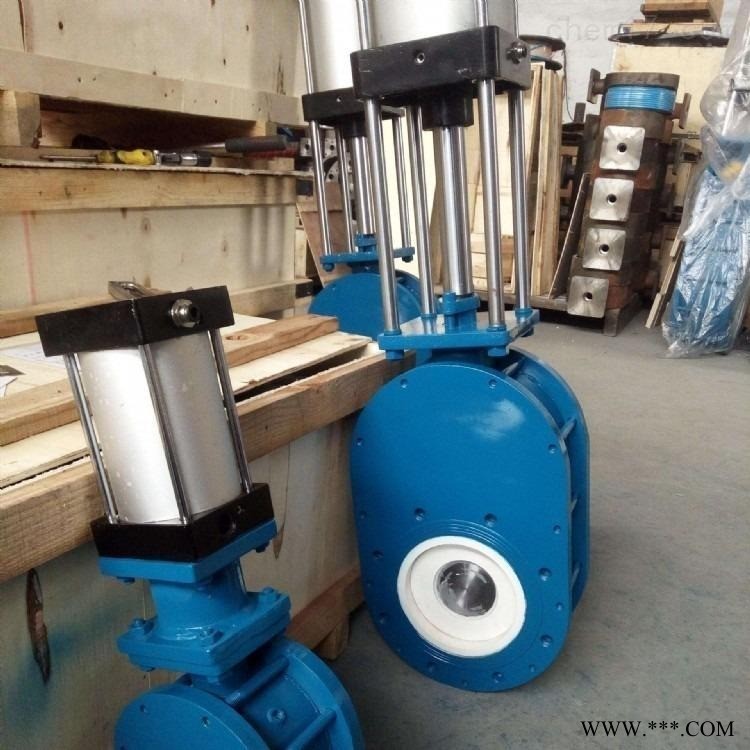

详细说明：本阀适用于发电厂干灰系统、仓泵出料输送,也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa,气源压力0.6-0.8MPa。本阀参考Armstrong阀门技术,关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接。填料采用硬密封件。本阀密封性能好,耐磨性强,启动负荷小,卡灰及结灰现象少,使用寿命长。双闸气锁耐磨陶瓷阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成,填料采用氟橡胶和碳素纤维盘根,执行机构公称压力为0.4~0.6mpa,阀门公称压力为1mpa使用温度≤250℃通径为dn50~dn200
主要零部件材料：
序号 名称 材料 序号 名称 材料 1 阀体 WCB 6 中阀体 A105 2 阀座 结构陶瓷 7 填料 柔性石墨 3 阀板 WCB+结构陶瓷 8 填料压盖 WCB 4 阀板座 WCB 9 支柱 25# 5 螺母 25# 10 气动装置 成品件结构特点：Z674TC气动陶瓷出料阀平衡阀采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。该阀专为气力除灰系统设计，具有启闭动作可靠、启动负荷小；本阀料口全流通无阻挡物有吹堵装置,不容易积灰。耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点。 独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨，抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。
