| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | BDF |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |
详细介绍
产品概述：

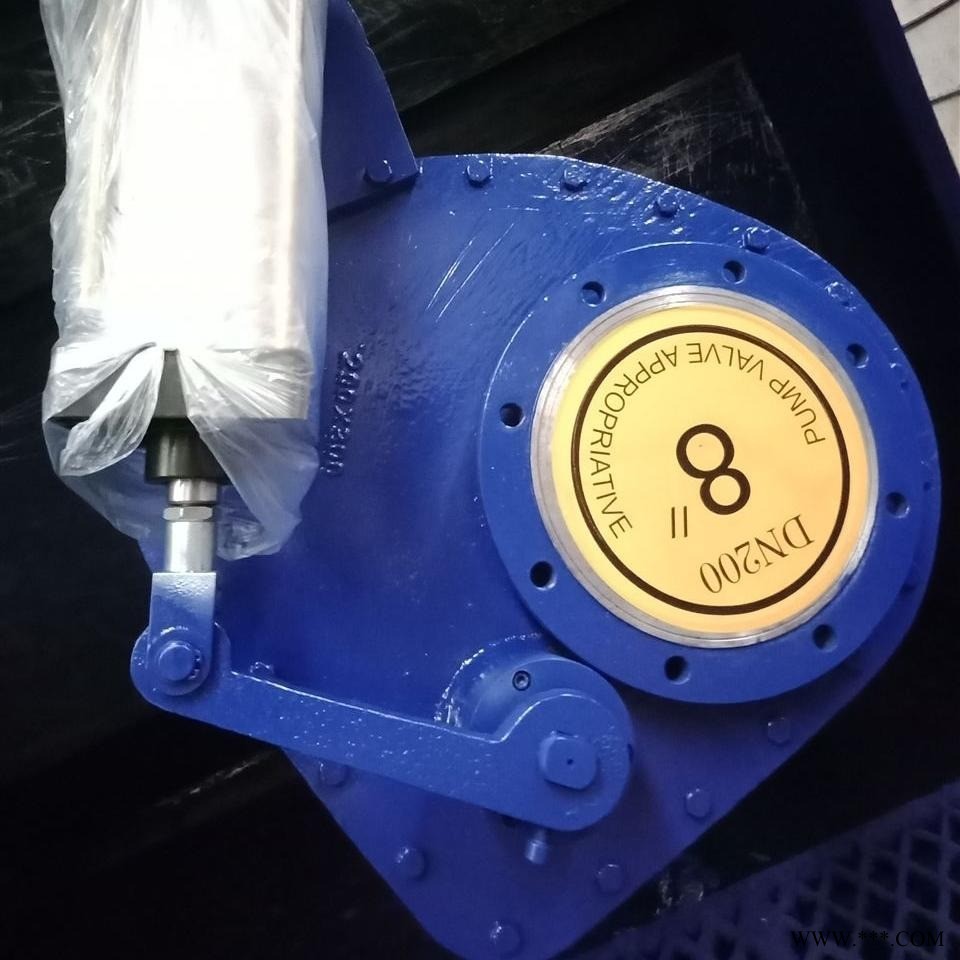

气动陶瓷摆动阀主要由上阀体、下阀体、阀板、曲柄、气动装置组成。结构简单、操作灵活、重量轻、无卡阻、装拆方便;特别适用于各类磨损、腐蚀性粉尘物料、块状、团状物料的输送;垂直安装、操作方便，能随时调整开度。采用优质碳素钢铸造结构，其强度高、性能好。工作原理:气动执行器通过转轴和摆臂使得阀板转动，阀板与密封面之间加载螺旋压缩弹簧，弹簧力始终使阀板密封面与密封环面紧密贴合，且又允许阀板在垂直方向移动，从而有助于补偿阀门零部件的热胀冷缩，并能克服任何背压变化对密封的影响，还能防止颗粒状介质进入密封面之间。阀板密封面对密封环面在切线方向上的磨擦力之差使得阀板能在启闭过程中产生自转，此特性使得密封面之间会产生研磨、抛光作用。所有这些特点使得此摆动阀具有超长的使用寿命，为您的系统安全提供可靠的保障。
适用范围：
1、火力发电厂干灰系统（用做进、出料阀、透气阀、平衡阀、排气阀、排堵阀、卸灰阀）。2、水泥、 化工、冶金、造纸、制药等行业中散状物料输送系统。3、各类有磨损的介质在管道上作启闭之用。产品特点：磨擦副或增韧陶瓷磨擦副结构，耐磨性强，密封性好，启动负荷小，阀腔无积灰，无卡塞现象，使用寿命长。本阀具有密封性能好、耐磨性强、耐高温、开关无卡瑟现象、无卡灰或积灰现象、使用寿命长等特点.BDF气动陶瓷摆动阀（进料阀/平衡阀）
主要零部件材料：序号 名称 材料 序号 名称 材料 1 下阀体 WCB 6 密封垫片 高温纸板 2 阀座 结构陶瓷 7 上阀体 WCB 3 阀板 WCB 结构陶瓷 8 阀杆 2Cr13 4 托架 WCB 9 曲柄 WCB 5 中体 WCB 10 气动装置 成品件
