| 产品特性 : | 比例式 | 品牌 : | 瑞典TA |
| 型号 : | KTM512 | 材质 : | 球墨铸铁 |
| 连接形式 : | 螺纹 | 加工定制 : | 否 |
| 公称通径 : | DN15-DN125 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 | 标准 : | 国标 |
| 密封形式 : | 硬密封型 | 规格 : | DN15-DN125 |

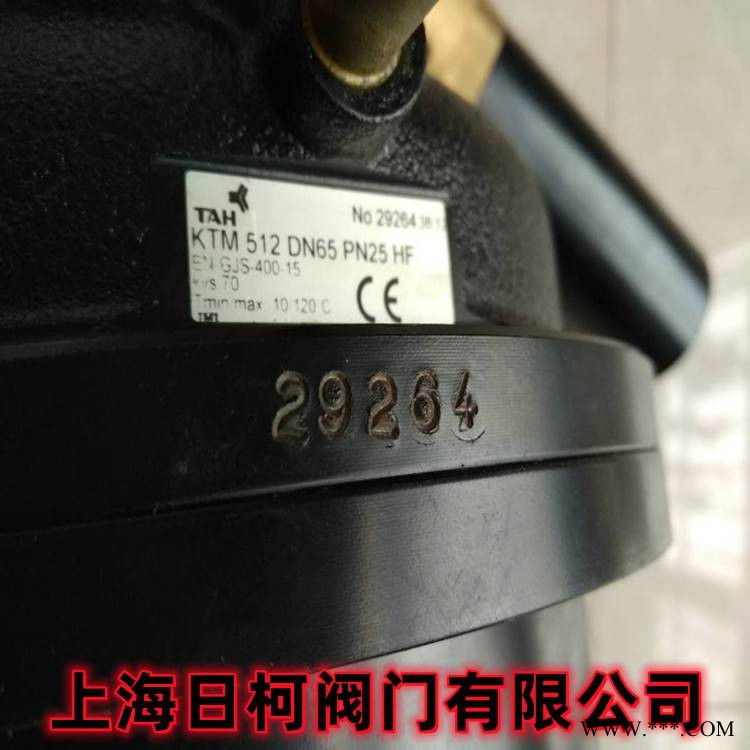

瑞典TA动态平衡阀电动调节阀、TA比例积分电动调节阀
KTM 512
这种用于变流量供热和制冷系统的压差无关型调节阀设计紧凑，性能优越，适用于高温和/或高压差环境，区域供热和制冷系统的二次侧。球墨铸 铁外壳经电泳喷涂表面处理，具有良好的防锈性能。同时，阀芯可实现特定的阀门特性，适用于调节型控制。
压差无关型平衡控制阀（PIBCV）- DN 15-125
这种用于变流量供热和制冷系统的压差无关型调节阀设计紧凑，性能优越，适用于高温和/或高压差环境，区域供热和制冷系统的二次侧。球墨铸铁 外壳经电泳喷涂表面处理，具有良好的防锈性能。同时，阀芯可实现特定的阀门特性，适用于调节型控制。
关键特性
同轴式设计、可实现大压差情况下无噪声运行。
流量可调整、 确保实现设计流量。
转接件、与大多数执行器都能匹配使用。
技术说明
应用：供热系统和制冷系统
功能：稳定内置控制阀的压降，流量调节
尺寸：DN 15-125
压力等级：PN 25和PN 16
压差（ΔpV）：压差：1600 kPa = 16 bar（ΔHmax）
小压差：低流量（LF）：24 kPa（(ΔHmin）正常流量（NF）：40 kPa（(ΔHmin）高流量（HF）：80 kPa（(ΔHmin）
（位置全开状态有效。其他位置产生压差较小，可使用HySelect软件计算校核）
温度：
工作温度：
- 带测量口120°C
- 不带测量口150°C
低工作温度：-10°C
介质：水或中性液体、乙二醇水溶液（0-57%）。
材质：阀体：球墨铸铁 EN-GJS-400 膜片和垫圈：EPDM橡胶 阀芯：EPDM橡胶/不锈钢
表面处理：电泳喷涂
标识：IMI TA，DN，PN，Kvs，材质以及流向箭头。
连接：DN 15-50：外螺纹连接螺纹符合ISO 228标准。
DN 65-125：法兰依据EN-1092-2标准，类型21。结构长度依据EN 558 系列1。
控制阀的行程：DN 15-50：10 mm DN 65-125：20 mm
执行器：DN 15-50：TA-Slider 500 DN 65-125：TA-Slider 750 DN 80-125 HF：TA-Slider 1250
更多的执行器详情，请参考单独的技术手册。
KTM 512安装转接件后，可与大多数常用执行器匹配使用，详情请查阅“执行器选型”。
请务必检查执行器的行程。如果行程太小，可实现流量将会减小。
