| 流动方向 : | 双向 | 用途 : | 平衡 |
| 连接形式 : | 法兰 | 外形 : | 大型 |
| 类型(通道位置) : | 直通式 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 主体材料 : | 陶瓷 |
| 型号 : | Z674TC | 品牌 : | 捷阀 |
| 驱动方式 : | 气动 | 3C阀门类别 : | 工业 |
| 适用介质 : | 干粉尘 | 密封形式 : | 硬密封型 |
| 公称通径 : | 150（mm） | 零部件及配件 : | 执行器 |

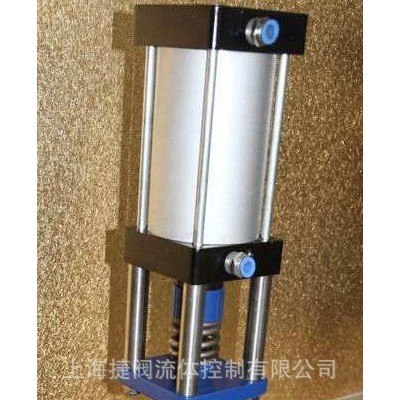

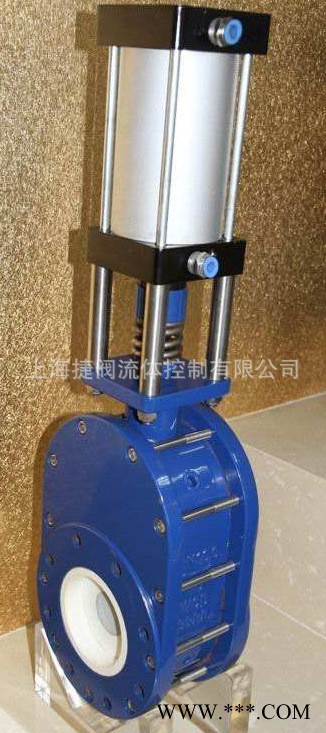

气动陶瓷出料阀采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。
该阀专为气力除灰系统设计，具有启闭动作可靠、启动负荷小；本阀料口全流通无阻挡物有吹堵装置,不容易积灰。耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点。 独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨，抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。
公称压力1.0Mpa 适用温度：250 执行机构公称压力：0.6-0.8Mpa 也可根据用户要求定制。
应用规范
| 设计与制造 | GB/T 12224 | |
| 连接端尺寸 | 结构长度 | 厂商标准 |
| 法兰尺寸 | JB/T 79.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | 12GB/T 229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | Gb/T 12252 | |
主要外形和连接尺寸
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 40 | 1.0 | 120 | 150 | 110 | 16 | 450 | 4-m16 |
| 50 | 120 | 165 | 125 | 16 | 510 | 4-m16 | |
| 65 | 120 | 180 | 145 | 18 | 580 | 4-m16 | |
| 80 | 120 | 195 | 160 | 20 | 610 | 8-m16 | |
| 100 | 120 | 215 | 180 | 20 | 670 | 8-m16 | |
| 125 | 160 | 250 | 210 | 22 | 780 | 8-m16 | |
| 150 | 160 | 285 | 240 | 24 | 850 | 8-m20 | |
| 175 | 160 | 315 | 270 | 26 | 950 | 8-m20 | |
| 200 | 160 | 340 | 295 | 26 | 1050 | 8-m20 | |
| 225 | 160 | 370 | 325 | 30 | 1100 | 8-m20 | |
| 250 | 200 | 395 | 350 | 30 | 1190 | 12-m20 | |
| 300 | 200 | 450 | 400 | 30 | 1350 | 12-m20 |
