| 类型 : | 龙门钻床 | 品牌 : | 博斯曼 |
| 型号 : | 1000*1000 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 一年质保终生维护 | 主电机功率 : | 7.5 |
| 外形尺寸 : | 3200*2050*1800 | 轴数量 : | 三轴 |
| 钻孔直径范围 : | 3~36 | 主轴转速范围 : | 30~3000 |
| 主轴孔锥度 : | BT40 | 适用行业 : | 通用 |
| 布局形式 : | 卧式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |
机床用途：

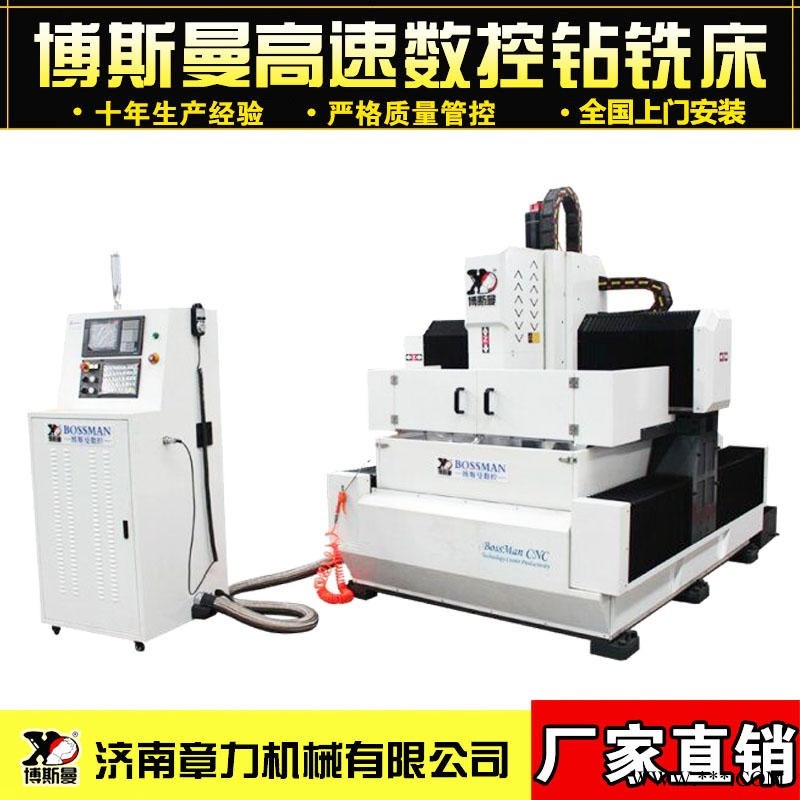

本机床为龙门式数控钻铣床，具有钻孔、刚性攻丝和铣削功能，可以装夹硬质合金内冷钻头钻孔或高速钢麻花钻头外冷钻孔。主要用于管板、法兰钢板及长形工件。机床加工全数字控制，操作简单上下料快速方便。
机床结构：
1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。龙门数控钻床机床采用床身工作台固定，龙门移动的形式。
2、龙门数控钻床共有3个数控轴，床身上装有重型直线导轨，龙门可沿导轨作纵向运动（x轴），龙门横梁上也装有直线导轨，溜板可沿导轨作横向运动（y轴），溜板上装有滑块，动力头上装有导轨，动力头可在溜板上作垂直方向运动（z轴），x、Y、z轴都采用数控伺服电机加滚珠丝杠驱动。
3、动力头主轴采用精密主轴，伺服主轴电机驱动，可根据需要无级调速。主轴可通过BT40夹头装夹钻头丝锥或铣刀，配有气动打刀缸，实现一键换刀，精度更高，实现高速切削。
4、床身、立柱，工作台，龙门为HT250铸造结构件，支架为矩形管焊接件，加工前经高温退火，半精加工后二次退火去除应力，然后再精加工，可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽，台面数控精磨而成，保证工作台面精度。
5、机床采用水冷，内冷外冷兼备，内冷采用意大利罗拓福斯高速旋转接头高压供水，配备冷却液供给、回收、循环系统,配备自动油路润滑系统，保证直线导轨与滚珠丝杠的平稳长久有效工作。
6、控制采用凯恩帝数控系统，电驱采用高精度系列伺服电机驱动，配备RS232接口和彩色显示屏，中文操作界面，可现场/外部USB输入工件，操作简便，配备全数字高速手轮，使您的操作更方便快捷
型 号 | BOSM-1000*1000 | |
加工工件尺寸 | 长×宽（mm） | 1000×1000 |
工件 厚度（mm） | 220 | |
垂直滑枕式钻削动力头 | 数量（个） | 1 |
主轴锥孔 | BT40 | |
钻孔直径（mm） | Φ1-Φ30 | |
攻丝直径（mm） | M3-M16 | |
主轴转速（r/min） | 303000 | |
伺服主轴电机功率（kw） | 7.5 | |
主轴下端面到工作台距（mm） | 200-600mm | |
动力头横向移动（X轴） | 行程（mm） | 1000 |
X轴移动速度（m/min） | 09 | |
X轴伺服电机功率（kw） | 2.4*1 | |
动梁纵向移动（Y轴） | 行程（mm） | 1000 |
Y轴移动速度（m/min） | 09 | |
Y轴伺服电机功率（kw） | 2.4*1 | |
垂直滑枕进给运动（Z轴） | 行程（mm） | 370 |
Z轴移动速度（m/min） | 08 | |
Z轴伺服电机功率（kw） | 2.4*1抱闸 | |
机床外形尺寸 | 长×宽×高（mm） | 2500*2100*2200 |
三轴定位精度 | X/Y/Z | ±0.05/300mm |
三轴重复定位精度 | X/Y/Z | ±0.025/300mm |
毛重（t） | （约）4.5 | |
