| 类型 : | 摇臂钻床 | 品牌 : | 广速 |
| 型号 : | Z3050-20 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 质保三年 | 主电机功率 : | 5.5 |
| 外形尺寸 : | 3000-1250-3300 | 轴数量 : | 单轴 |
| 钻孔直径范围 : | 63 | 主轴转速范围 : | 20-1600 |
| 主轴孔锥度 : | 5 | 适用行业 : | 通用 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |

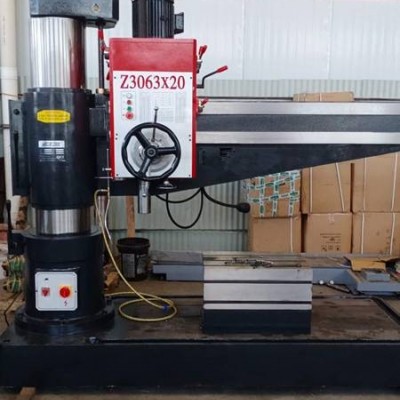

主要技术参数 | Specifications | Units | Z3063*20A |
钻孔直径mm | Max. drilling diameter | mm | Φ63 |
主轴端面至工作台距离mm | Distance from spindle nose to table surface | mm | 345-1350 |
主轴中心至立柱母线距离mm | Distance between spindle axis and column surface | mm | 630-2120 |
主轴行程mm | Spindle travel | mm | 400 |
主轴锥孔 莫氏 | Spindle taper | Morse No. 5 | |
主轴转速范围rpm | Spindle speeds range | rpm | 16-1250(16 steps) |
主轴进给量范围级数rpm | Spindle feeding range | rpm | 0.04-3.2(16 steps) |
摇臂回转角度 ° | Rocker rotary angle | /-90° | |
主电机功率 kw | Main motor power | kW | 5.5 |
升降电机功率 kw | Movements motor power | kw | 1.5 |
机床重量kg | N/W | kg | 6500 |
外形尺寸mm | Overall dimension (L*W*H)） | mm | 2980×1250×3205 |
◆采用液压预选变速机构，可节省辅助时间。◆主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。◆主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。◆摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度
的稳定性，延长了使用寿命。◆有完善的安全保护装置和外柱防护。◆在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均
为大延长。
◆液压加紧
◆液压变速
◆液压预选
◆机械电气双重保险
