| 类型 : | 摇臂钻床 | 品牌 : | 广速 |
| 型号 : | zq3063 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 0632-5157758 | 主电机功率 : | 5.5 |
| 外形尺寸 : | 2240-950-2550 | 轴数量 : | 单轴 |
| 钻孔直径范围 : | 63 | 主轴转速范围 : | 25-1800 |
| 主轴孔锥度 : | 5 | 适用行业 : | 通用 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |

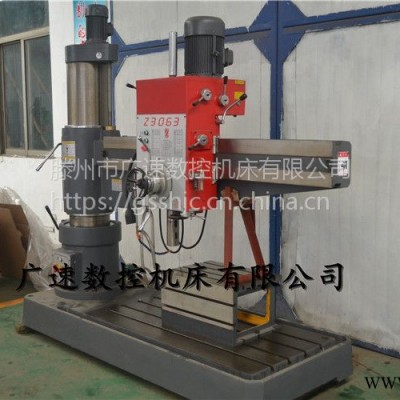

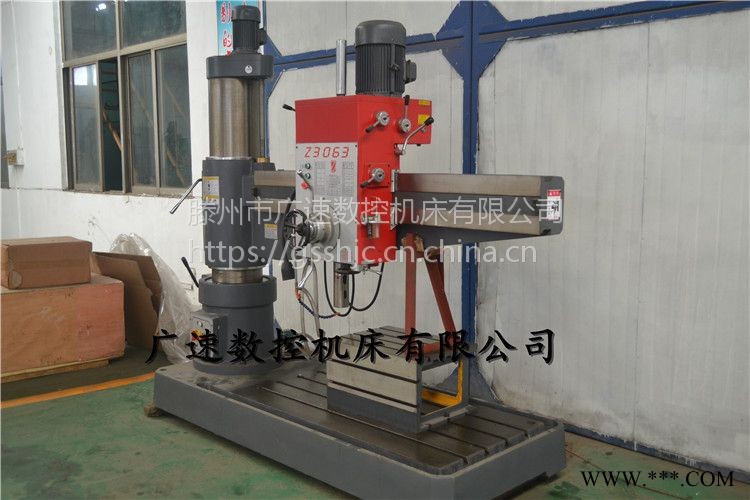

ZQ3063普通摇臂钻床 自动走刀钻床
(1)摇臂钻床运动部件较多，为了简化传动装置，采用多台电动机拖动。例如Z3040型摇臂钻床采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。
(2)为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
(3)摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
(4)在加工螺纹时，要求主轴能正反转。摇臂钻床主轴正反转一般采用机械方法实现。因此主轴电动机仅需要单向旋转。
(5)摇臂升降电动机要求能正反向旋转。
(6)内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气-机械装置，电气-液压或电气-液压-机械等控制方法实现。若采用液压装置，则备有液压泵电机，拖动液压泵提供压力油来实现，液压泵电机要求能正反向旋转，并根据要求采用点动控制。
(7)摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的程序进行。因此摇臂的夹紧与摇臂升降按自动控制进行。
(8)冷却泵电动机带动冷却泵提供冷却液，只要求单向旋转。
(9)具有连锁与保护环节以及安全照明、信号指示电路
ZQ3063机械摇臂钻床 立式钻孔 钻孔直径63技术参数：
主要技术参数 | Z3063 |
钻孔直径mm | 铸件63（45#钢件50） |
主轴端面至工作台距离mm | 1250 小280 |
主轴中心距立柱母线距离mm | 1800 小360 |
主轴行程mm | 350 |
主轴锥孔(莫氏) | 5 |
主轴转速范围r.p.m | 34/1280 |
主轴转速级数 | 12 |
主轴进给量范围r.p.m | 0.10/1.00 |
主轴进给量级数 | 6 |
主轴允许进给抗力（N） | 17000 |
主电机功率kw | 4 |
升降电机功率kw | 1.5 |
机床重量kg | 3500 |
外形尺寸mm | 2350x920x2600 |
