| 类型 : | 摇臂钻床 | 品牌 : | 广纳机床 |
| 型号 : | Z3050-16 | 控制形式 : | 人工 |
| 产品类型 : | 全新 | 是否库存 : | 是 |
| 售后服务 : | 5年 | 货号 : | 1563 |
| 主电机功率 : | 4 | 外形尺寸 : | 2170*950*2450 |
| 轴数量 : | 单轴 | 钻孔直径范围 : | 50 |
| 主轴转速范围 : | 78--1100 | 主轴孔锥度 : | 4 |
| 适用行业 : | 通用 | 布局形式 : | 立式 |
| 适用范围 : | 通用 | 作用对象材质 : | 金属 |
| 是否跨境货源 : | 否 |
Z3050*16摇臂钻床详情技术参数：
主要技术参数 | Z3050*16 |
钻孔直径（mm） | 铸铁50 钢材45 |
主轴端面至工作台距离（mm） | 330-1200 |
主轴中心至立柱母线距离（mm） | 350-1520 |
主轴行程（mm） | 220（300） |
主轴锥孔（莫氏） | 5 |
主轴转速范围（r.p.m） | 78.135.250.350.590.1100 |
主轴转速极数 | 6 |
主轴进给量范围（r.p.m） | 0.10-0.56 |
主轴进给量级数 | 6 |
摇臂回旋角度（°） | 360 |
主电机功率 | 4.0 |
升降电机功率（kw） | 1.5 |
机床重量（kg） | 2200 |
机床尺寸（长x宽x高）（mm） | 2170*950*2450 |
一、操作规程
1、操作者必须熟悉机床操作顺序和性能，严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后，持证上岗。
3、开机前，按设备润滑图表注油，检查各手柄是否放在规定的位置上。按压总启动按钮，启动油泵电机。
4、按压主轴箱与立柱松开按钮，按压摇臂升降按钮，并移动主轴或转动摇臂。
5、选择低速档，调好进给量，空转10分钟后，可试自动进给。
6、进给退出，主电机停止，按压总停按钮。
7、关闭机床电控总开关，关闭电控柜空气开关。
8、清洁机床，按设备润滑图表注油，立柱、摇臂抹油。
二、安全操作规程
1、加工时，严禁戴手套，工件夹装应牢固，钻小件，应用平口钳或工具夹夹住，不许用手夹着钻。
2、在开机钻孔情况下，手不准触摸，不准翻转，卡压或测量。
3、在摇臂钻的横臂回转范围内，不准站人，横臂应卡紧。
4、横臂下，工作台上，不准放杂物，不准有障碍物。
5、使用自动走刀，应调整好限位块，手动进给，不要用力过猛。
6、钻头上有长铁屑时，要停车用铁钩清除，禁止风吹或手拉

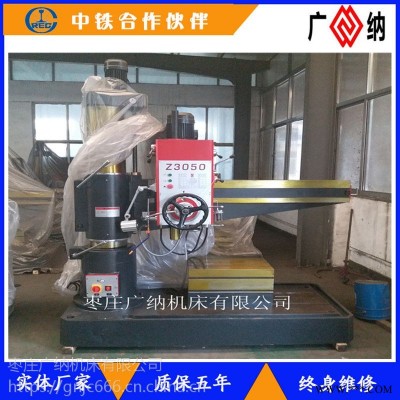

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台组成
