| 产品特性 : | 钻床 | 品牌 : | 沃玛 |
| 型号 : | ZK5140C | 售后服务 : | 质保五年 终身服务 |
| 数控机床分类 : | 数控钻床 | 主电机功率 : | 4 |
| 运动方式 : | 点位控制 | 加工尺寸范围 : | 900X420 |
| 主轴转速范围 : | 31.5-1400 | 刀具数量 : | 16 |
| 控制方式 : | 闭环控制 | 控制系统 : | GSK980 |
| 布局形式 : | 立式 | 动力类型 : | 电动 |
| 用途 : | 数控特种加工 | 适用行业 : | 通用 |

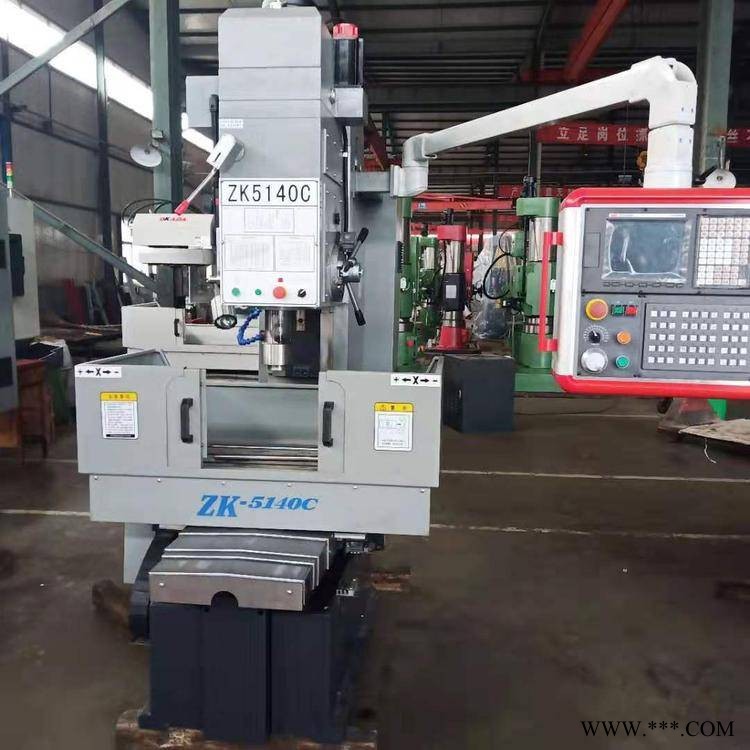

ZK51 系列数控立式钻床 ZK5140C/ZK5150C系列特点与用途：
1、本系列数控立钻可完成钻、扩、铰、攻丝等工序，适用于中小型轴类、盘类等部件的批量加工。
2、机床基础件采用树脂砂高强度铸造，并经过多次稳定处理，机床导轨面及工作台面均由数控磨床j密磨削而成，整体刚性强，精度保持性好。
3、Z轴由数控系统控制，Z轴进给可执行快进、工进、快推、延时等程序。Z轴由步进电机（或交流伺服电机）驱动，扭矩大、定位精度好，加工x率高。
4、Z轴配步进电机（或交流伺服电机），KND数控系统。
5、Z轴自动回零功能，主轴过载保护功能、集中润滑和工作液循环冷却系统。
6、数控系统编程简单，操作方便，实用可靠。
7、可根据用户需求，订做气动或液压装夹夹具。
主要技术参数 | ZK5140· | ZK5150 |
钻孔直径 mm | φ40 | φ50 |
主轴进给抗力 N | 16000 | 20000 |
主轴扭矩 N.m | 350 | 400 |
主轴孔锥度 Morse | 4 | 5 |
主电机功率 Kw | 3 | 3 |
主轴变速范围 r/min | 31.5-1400 | 31.5-1400 |
进给范围（工进X轴、Y轴） | 0.6-3000/0.3-2000 | 0.6-3000/0.3-2000 |
进给范围（快进Z轴）mm/min | 6000（9000）/3000（4500） | 6000（9000）/3000（4500） |
主轴箱行程 mm | 470 | 470 |
工作台X轴行程 mm | 600 | 600 |
工作台Y轴行程 mm | 400 | 400 |
主轴Z轴行程 mm | 250 | 250 |
数控系统CNC | KND系统 | KND系统 |
主轴端面至工作台距离 mm | 0-650 | 0-560 |
控制方式 | 三轴数控、X、Y轴联动 | 三轴数控、X、Y轴联动 |
工作台尺寸 mm | 850x450（650） | 850x450（650） |
定位精度（X/Y）mm | ±0.05（0.04） | ±0.05（0.04） |
重复定位精度（X/Y）mm | ±0.02（0.015） | ±0.02（0.015） |
外形尺寸 mm | 1550x1530x2512 | 1550x1530x2512 |
KND数控系统标准参数配置 | 带“（）”的为交流伺服控制 |
