| 类型 : | 立式钻床 | 品牌 : | 华海股份 |
| 型号 : | ZK5140 | 控制形式 : | 数控 |
| 产品类型 : | 全新 | 是否库存 : | 否 |
| 售后服务 : | 整机保修一年 | 主电机功率 : | 3KW |
| 外形尺寸 : | 2060 x 2160 x 2550 | 轴数量 : | 单轴 |
| 钻孔直径范围 : | 40 | 主轴转速范围 : | 31.5-1400（12级） |
| 主轴孔锥度 : | 莫氏4 | 适用行业 : | 通用 |
| 布局形式 : | 立式 | 适用范围 : | 通用 |
| 作用对象材质 : | 金属 |

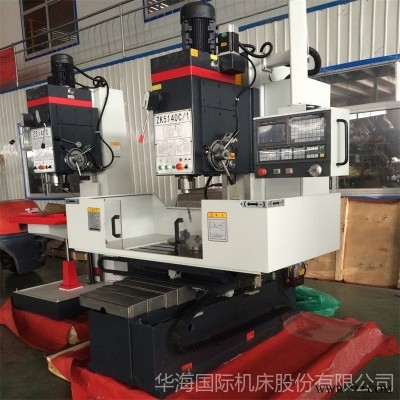

ZK5140C/50C数控立式钻床：
本系列数控立式钻床可完成钻、扩、铰、锪、攻丝等工序，适用于中小型轴类、盘类等零件的批量加工。机床基础件采用树脂砂高强度铸铁，并经多次稳定处理，机床导轨面及工作台面均由数控磨床精密磨削而成，整体刚性高，精度保持性好。
本机采用加强型主轴结构，显著提高主轴的几何精度和径向刚度，使机床具有直接镗孔的能力。
Z轴由数控系统控制，Z轴进给可执行快进、工进、快退、延时等程序。Z轴由步进电机（或交流伺服电机）驱动，扭矩大，定位精度好，加工效率高。
Z轴配步进电机（或交流伺服电机），KND-1000M数控系统。
Z轴自动回零功能，主轴过载保护功能、集中润滑和工作液循环冷却系统。
数控系统编程简单，操作方便，实用可靠。
可根据用户要求，订做气动或液压装夹夹具。
主要技术参数 | ZK5140C/ZK5150C | ZK5140C/1/ZK5150C/1 |
钻孔直径mm | 40/50 | 40/50 |
主轴逬给抗力N | 16000/20000 | 16000/20000 |
主轴输出扭矩N.m | 350/400 | 350/ 400 |
主锥孔锥度MS | 4/5 | 4/5 |
主电机功率kw | 3/4 | 3/4 |
主轴变速范围r/min | 31.5-1400（12级） | 31.5-1400（12级） |
机床重量Kg | 2700 | 3000 |
X/Y/Z快移速度mm/min | 8000/8000/7000 | 8000/8000/7000 |
主轴箱行程mm | 470 | 470 |
工作台X轴行程mm | 800 | 850 |
工作台Y轴行程mm | 400 | 600 |
主轴Z轴行程mm | 250（自动240） | 250（自动240） |
主轴端面至工作台距离mm | 0-800 | 0-800 |
控制方式 | 三轴数控、X、Y轴联动 | |
工作台尺寸mm | 850x400 | 850x550 |
定位精度(X、Y) mm | ±0.025(0.02) | ±0.025(0.02) |
重复定位精度(X、Y) mm | ±0.01(0.008) | ±0.01(0.008) |
外形尺寸mm | 2060 x 2160 x 2550 | 2450 x 2160 x 2550 |
