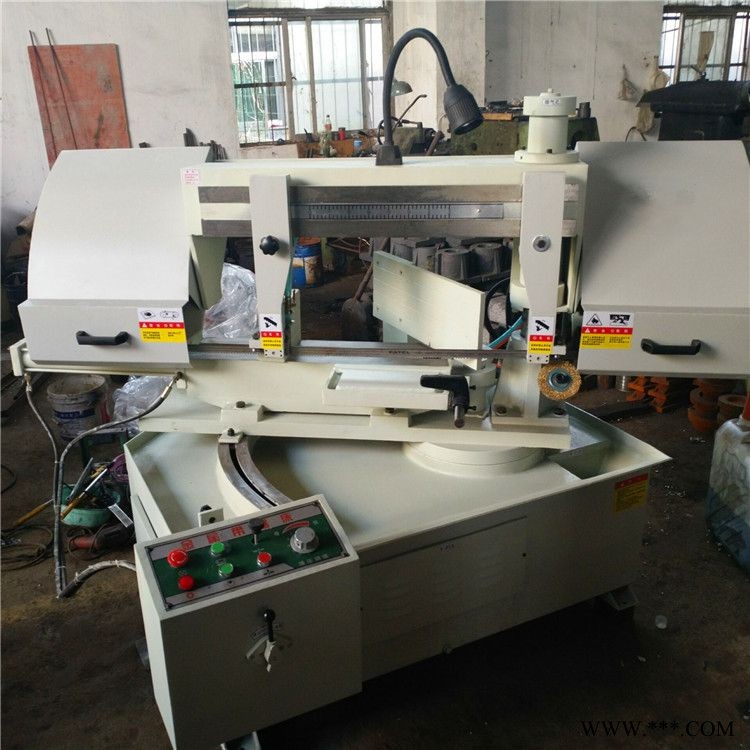

角度带锯床GXZ4230/35/40/50可45度角旋转锯床液压卧式双立柱

广纳机床锯床产品介绍

角度带锯床GXZ4230/35/40/50可45度角旋转锯床液压卧式双立柱主要用于锯割碳素结构钢、低合金钢、高合金刚、特殊合金钢和不锈钢、耐酸钢等各种金属材料，双立柱卧式金属带锯床主要部件有：底坐；床身、立柱；锯梁和传动机构；导向装置；工件夹紧；张紧装置；送料架；液压传动系统；电气控制系统；润滑及冷却系统。

     液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。

     电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

      润滑系统开车前必须按机床润滑部位（钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆）要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑，由蜗轮箱上部的油塞孔注入，箱仙面备有油标，当锯梁位于 低位置时，油面应位于油标的上、下限之间。试用一个月后应换油，以后每隔3－6个月换油1次，蜗轮箱下部设有放油塞。

   1、切割能力:

              0度  □300*350   MM○￠300   MM

             30度  □300*320   MM○￠300   MM

             45度  □300*300   MM○￠300   MM

   2、带锯条规格（宽×厚×长）   4180×34×1.1mm

   3、锯切速度                       30/45/65 M/min

   4、进给速度                        无级调速

   5、主电动机功率                 3 KW

   6、液压电动机功率           0.75 KW

   7、冷却电动机功率           90 W

   8、液压油箱容量            60 L

   9、冷却水箱容量            65 L

  10、工作台承载能力           3 t

  11、送料架承载能力           3 t

 角度带锯床GXZ4230/35/40/50可45度角旋转锯床液压卧式双立柱带锯床设备关键件一览表

角度带锯床GXZ4230/35/40/50可45度角旋转锯床液压卧式双立柱立式金属带锯床、卧式又分为剪刀式、双立柱、单立柱式带锯床; 根据使用情况分为手动型(经济型手动送料手动切割物料)、自动型; 根据使用控制器的自动化程序可分为手动型(半自动手动送料)全自动型(自动送料自动切割); 根据切割角度要求分为角度锯床(能锯切角度90度45度)无角度即90度垂直切割。

目前国内的带锯床，要属液压双立柱型带锯床。它以速度快，效率高受到国内外加工厂的欢迎。

角度带锯床GXZ4230/35/40/50可45度角旋转锯床液压卧式双立柱主要特点

其主要功能特点是1.切削速度液压控制，无级调速

2.导向块结构科学合理，延长锯条的使用寿命

3.双立柱结构，操作平稳

4.锯切稳定，精度高

5.工作夹紧采用液压夹紧，操作方便

6.可定制三向液压夹紧装置

双立柱卧式金属带锯床主要部件有:底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统。

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。

电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

润滑系统开车前必须按机床润滑部位(钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆)要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑，由蜗轮箱上部的油塞孔注入，箱仙面备有油标，当锯梁位于***低位置时，油面应位于油标的上、下限之间。试用一个月后应换油，以后每隔3-6个月换油1次，蜗轮箱下部设有放油塞。

角度带锯床GXZ4230/35/40/50可45度角旋转锯床液压卧式双立柱床身为铸铁件，固定在底座上，立柱由一大小圆柱组成，大圆立柱作为锯架动的导轨，是用以支撑锯梁上下升降运动，并保证精确的导向，小圆柱起辅助作用，从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构，虎钳前方连接有承接成品件的工作台，左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔，转动手轮或按动按钮，使左钳口左右运动。2:适用场合:主要应用于机械，锻造，加工等的下料。

3:功能和特点:液压控制锯切速度，无极可调。油缸控制，进给平稳。根据客户需要可增加成束装置。根据需要有半自动和数控全自动可供选择。可供转角度斜切锯床。

 1、带锯床操作及维修人员，必须经过专业培训，掌握带锯床操作和维修技能。作业人员应确保充足睡眠，保持精力集中。

2、变速时必须先停车再打开防护罩，转动手柄使皮带放松，将三角皮带置于所需速度的槽中，然后张紧皮带，盖好防护罩。

3、除屑钢丝刷的调整应使钢丝接触带锯条的齿部，但不要超过齿的根部，注意观察钢丝刷是否能清除铁屑。

4、根据所加工工件的尺寸大小沿燕尾导轨调整导向臂，调整完毕后必须锁紧导向装置。

5、锯料直径不得超过规定，工件必须夹持牢固。

6、带锯条松紧应适当，速度和进给量必须恰当。

7、铸铁、铜、铝件不加切写削液，其它均需加切削液。

8、切削途中锯条断裂，调换新锯条后，工件必须翻身重新锯，锯弓放下时应缓慢，不得冲击。

9、切削过程中操作者严禁离开岗位，严禁带手套操作。

10、每班下班时，必须切断电源，打开防护罩，清除被带入锯轮周围的切屑，做好日常维护保养及周围清扫工作。

山东鲁南华亿机床锯床如下：

 GB42**系列双立柱卧式金属锯床

   解说：GB--国标   4--卧式   2--双立柱   **----锯销直径

                  GB4220       (钳口手动夹紧   液压下锯 锯销宽度：200毫米 高度：200毫米)

                  GB4220       (钳口液压夹紧   液压下锯 锯销宽度：200毫米 高度：200毫米)

                  GB4230       (钳口液压夹紧   液压下锯 锯销宽度：300毫米 高度：300毫米)

                  GB4230-35  (钳口液压夹紧   液压下锯 锯销宽度：350毫米 高度：300毫米)

                  GB4235       (钳口液压夹紧   液压下锯 锯销宽度：350毫米 高度：350毫米)

                  GB4235-40  (钳口液压夹紧   液压下锯 锯销宽度：400毫米 高度：350毫米)

                  GB4240       (钳口液压夹紧   液压下锯 锯销宽度：400毫米 高度：400毫米)

                  GB4240-50  (钳口液压夹紧   液压下锯 锯销宽度：500毫米 高度：400毫米)

                  GB4250       (钳口液压夹紧   液压下锯 锯销宽度：500毫米 高度：500毫米)

                  GB4250-80  (钳口液压夹紧   液压下锯 锯销宽度：800毫米 高度：500毫米)

                  GB4260       (钳口液压夹紧   液压下锯 锯销宽度：600毫米 高度：600毫米 龙门式结构 上下滑道线规 电动送料）

                  GB4265       (钳口液压夹紧   液压下锯 锯销宽度：650毫米 高度：650毫米 龙门式结构 上下滑道线规 电动送料）

                  GB4280       (钳口液压夹紧   液压下锯 锯销宽度：800毫米 高度：800毫米 龙门式结构 上下滑道线规 电动送料）

                  GB42100     (钳口液压夹紧   液压下锯 锯销宽度：1000毫米 高度：1000毫米 龙门式结构 上下滑道线规 电动送料）

                  GB42125     (钳口液压夹紧   液压下锯 锯销宽度：1250毫米 高度：1250毫米 龙门式结构 上下滑道线规 电动送料）

      GB40**系列剪刀式金属锯床

                  GB4028     (钳口液压手动组合夹紧   液压下锯 锯销宽度：280毫米 高度：280毫米 ）

                  GB4035     (钳口液压手动组合夹紧   液压下锯 锯销宽度：350毫米 高度：350毫米 ）

                  GB4040     (钳口液压手动组合夹紧   液压下锯 锯销宽度：400毫米 高度：400毫米 ）

       GY40**系列主副柱金属锯床

                  GY4030     (钳口液压手动组合夹紧   液压下锯 锯销宽度：350毫米 高度：300毫米 ）

                  GY4035     (钳口液压手动组合夹紧   液压下锯 锯销宽度：400毫米 高度：350毫米 ）

                  GY4040     (钳口液压手动组合夹紧   液压下锯 锯销宽度：500毫米 高度：400毫米 ）

       GZ42**数控全自动系列金属锯床

                   GZ4230     (自动夹紧 自动送料       PLC液晶显示屏全中文编程操作简单       锯销宽度：300毫米 高度：300毫米 ）

                   GZ4235     (自动夹紧 自动送料       PLC液晶显示屏全中文编程操作简单       锯销宽度：350毫米 高度：350毫米 ）

                   GZ4240     (自动夹紧 自动送料       PLC液晶显示屏全中文编程操作简单       锯销宽度：400毫米 高度：400毫米 ）

                   GZ4250     (自动夹紧 自动送料       PLC液晶显示屏全中文编程操作简单       锯销宽度：500毫米 高度：500毫米 ）

       旋转角度系列金属锯床

      G系列旋转角度金属锯床

                 G4230(钳口液压夹紧 液压下锯 锯销宽度：90度：  宽度400毫米，高度：300毫米；45度时：宽度300毫米  高度300毫米）

                 G4235(钳口液压夹紧 液压下锯 锯销宽度：90度：  宽度450毫米，高度：350毫米；45度时：宽度350毫米  高度350毫米）
