| 品牌 : | 豫茂达 | 型号 : | YMD-27 |
| 产品别名 : | 预应力穿心式千斤顶 | 产品用途 : | 路桥工程、市政、高层建筑、电站建设、 |
| 种类 : | 预应力张拉用千斤顶 |

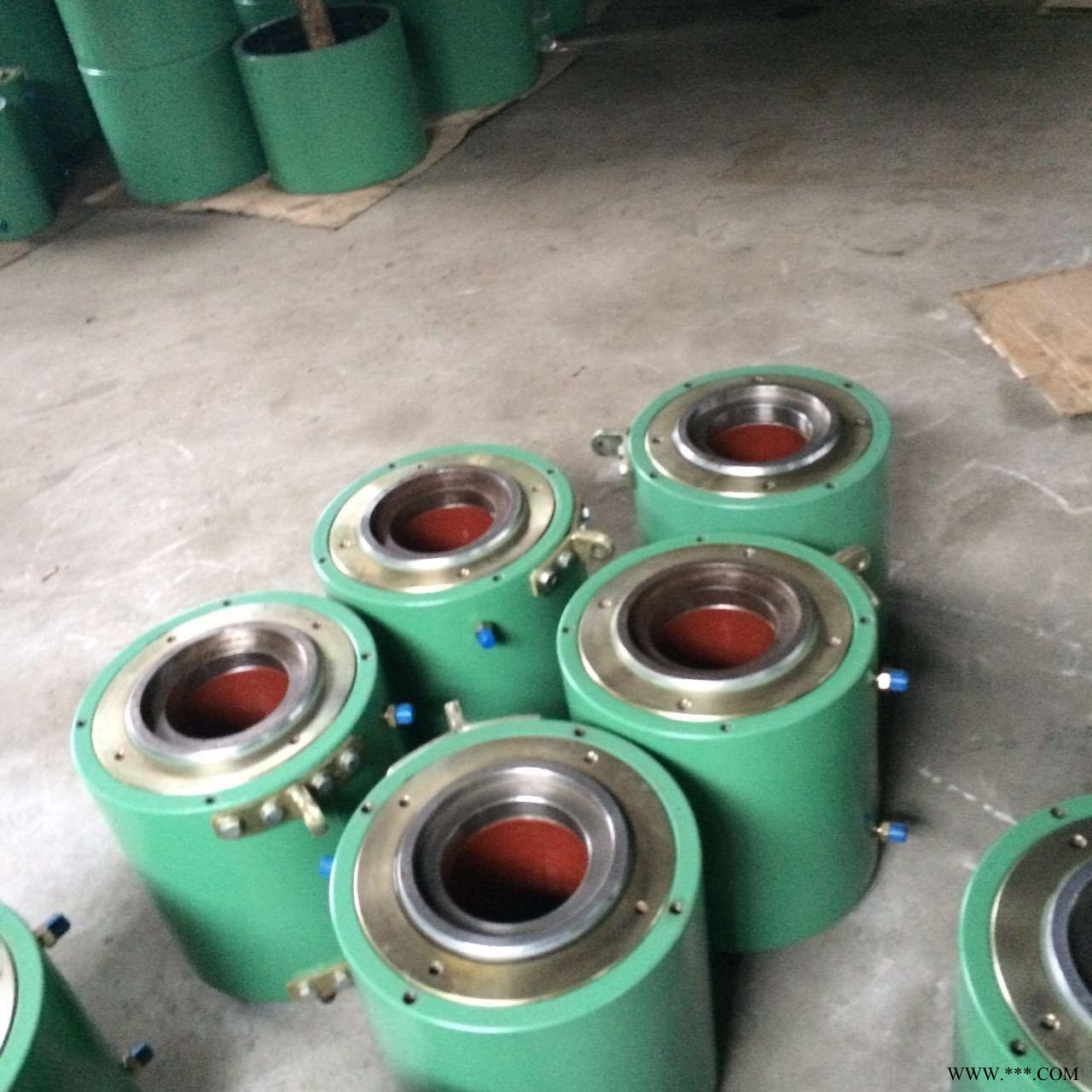

预应力千斤顶是用于张拉钢铰线等预应力筋的专用千斤顶。预应力千斤顶均为穿心式液压双作用千斤顶，预应力千斤顶需和高压油泵配合使用，张拉和回顶的动力均由高压油泵的高压油提供。根据结构的不同又分为前卡千斤顶和普通穿心式千斤顶。 预应力千斤顶结构紧凑，张拉时工作平稳，油压高，张拉力大，广泛应用于公路桥梁、铁路桥梁、水电坝体、高层建筑等预应力施工工程。
张拉预应力筋时，先把钢筋用楔块锚固在锥形卡环上，然后压力油通过主缸油嘴进入主缸，主缸向左移的同时，带动固定在主缸上的锥形卡环也向左移动，钢筋即被张拉。张拉完成后，关闭主缸进油阀，打开副缸的进油阀，使压力油通过副缸油嘴进入副缸。由于主缸没有回油，仍保持一定的油压，则副缸活塞及压头向右移顶压锚塞，将钢筋锚固在锚环上。预应力钢筋锚固后，主、副缸同时回油，通过主缸拉力弹簧的回缩和副缸压力弹簧的伸长，将主、副缸恢复到张拉前的位置，放松楔块即可拆除千斤顶，进行下次张拉。
技术参数：
型号 | 公称张拉力 | 张拉行程 | 张拉行程 | 张拉缸面积 | 穿心孔径 | 外形尺寸 | 小工作空间 | 钢绞线预留长度 | |
KN | mm2 | Mpa | cm2 | mm | mm | L（mm） | E(mm) | K（mm） | |
QYC230 | 230 | 200，150 | 63 | 37.7 | Φ18 | Φ150x565 | 700 | 80 | 200 |
QYC300 | 300 | 200 | 59 | 51 | Φ18 | Φ115x580 | 750 | 90 | 200 |
YDC600 | 600 | 150 | 40 | 162 | Φ60 | Φ195x440 | 1350 | 200 | 700 |
YDC650 | 687 | 200 | 50 | 137 | Φ60 | Φ190x320 | 1350 | 150 | 700 |
YDC1500 | 1500 | 180 | 52 | 290 | Φ90 | Φ260x340 | 1520 | 260 | 720 |
YDC1500A | 1500 | 200 | 52 | 285 | Φ90 | Φ265x373 | 1420 | 200 | 720 |
YDC2000 | 2200 | 180 | 50 | 440 | Φ110 | Φ290x340 | 1490 | 300 | 720 |
YDC2500 | 2500 | 180 | 50 | 521 | Φ130 | Φ400x493 | 1520 | 300 | 720 |
YDC2500A | 2500 | 200 | 52 | 484 | Φ130 | Φ330x360 | 1350 | 300 | 720 |
YDC3000 | 3000 | 200 | 50 | 616 | Φ150 | Φ370x360 | 1500 | 350 | 800 |
YDC3500 | 3500 | 200 | 50 | 734 | Φ170 | Φ420x360 | 1500 | 350 | 750 |
YDC4000A | 4000 | 200 | 52 | 761 | Φ170 | Φ420x360 | 1400 | 350 | 700 |
YDC4600 | 4600 | 200 | 50 | 970 | Φ190 | Φ470x380 | 1510 | 400 | 750 |
