| 品牌 : | BOSCH/博世 | 型号 : | RA0040F |
| 类型 : | 气体捕集泵 | 材质 : | 铸铁 |
| 原理 : | 真空泵 | 真空度 : | 粗真空度 |
| 驱动方式 : | 电动 | 性能 : | 自动 |
| 输送介质 : | 油泵 | 功率 : | 1.1KW |
| 极限压力 : | 50PA | 外形尺寸 : | 680*435*235 |
| 抽气速率 : | 15 | 抽气量 : | 40 |
| 工作压强 : | 32 | 重量 : | 38 |
| 电压 : | 380 | 排出口径 : | G1 1/4 |
| 扬程 : | 26 | 流量 : | 40 |
| 叶轮数目 : | 1 |

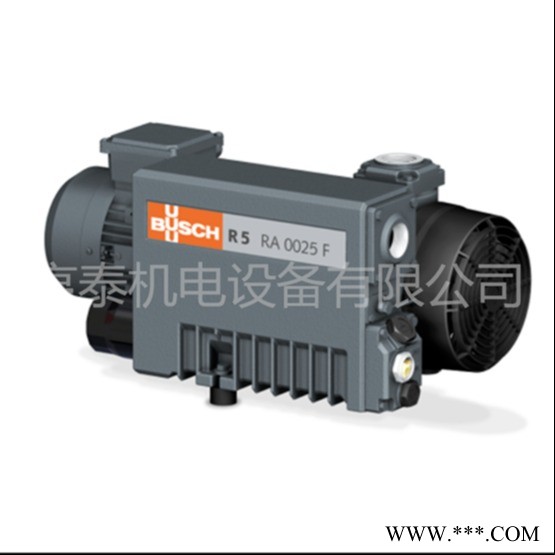

油润滑旋片真空泵R5系列
R5系列产品规格齐全,多种真空度可供选择,优良的材质及高标准的生产工艺保证泵的可靠耐用,适用于广泛的工业领域
-由标准电机驱动,内置止回阀防止停机时的反流
-结构紧凑,操作维护简便,可根据不同应用配备专用附件
-风冷,油循环润滑,内置油雾过滤器,排气清洁
-低振动,噪声小,适合广泛的工业用途
一．工作原理
这些泵以叶片旋转的原理进行工作.一个偏心安装的转子在圆筒中转动,叶片旋转产生的离心力,在转子滑动的水沟中冲向圆筒壁,叶片分开将转子和圆筒之间的膛内空间分成镰刀形,当腔膛被连接到整合边缘时,气体被吸入压缩并被压入油雾分离器,不同的压力使油能顺畅地通过在下一圆筒中被压缩腔膛.油和媒介一并在油分离器中进行分离,并且这些气体过滤和净化,油被收集回油分离器的底部并又被吸入压缩的腔膛,无油的气体通过排气口罩子排到大气.
全部使用标准电机或部件完全符合要求.
二．技术参数
型号 MODEL | 抽气速率（m3/h） Nominal Displacement | 极限真空 | 配用电机功率 Motor Power | 吸气口经 Inlet Dimension | |
| mbar | pa | ||||
0160 | 160 | 0.5 | 50 | 4 | G2 |
0165 | 160 | 0.5 | 50 | 4 | G2 |
0202 | 200 | 0.5 | 50 | 4 | G2 |
0205 | 200 | 0.5 | 50 | 4 | G2 |
0250 | 250 | 0.5 | 50 | 5.5 | G2 |
0255 | 250 | 0.5 | 50 | 5.5 | G2 |
0302 | 300 | 0.5 | 50 | 5.5 | G2 |
0305 | 300 | 0.5 | 50 | 5.5 | G2 |
0400 | 400 | 0.5 | 50 | 11 | G2 |
0502 | 500 | 0.5 | 50 | 11 | G2 |
0630 | 630 | 0.5 | 50 | 15 | G2 |
1000 | 1000 | 0.5 | 50 | 22 | DN150 |
1600 | 1600 | 0.5 | 50 | 30 | DN150 |
