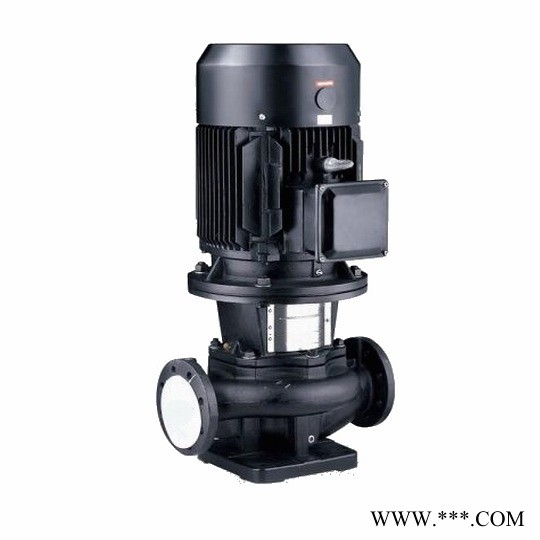

美国力浦LIPU 进口立式单级管道离心泵（立式管道泵）

立式单级管道离心泵概述
美国力浦（LIPU）立式单级管道离心泵标准配置∶机械密封，标准电机。泵为顶部拉出式设计。日常维护时，可以将泵头（电机座和叶轮）拆下维护、检修、而无需拆卸泵体及两侧管路。
叶轮通过 CFD流体仿真模拟分析技术优化水力设计，水力效率更高;
叶轮采用双口环平衡结构，轴向力更小，轴承寿命更长。
整机表面采用电泳涂装工艺，防腐效果更好。



电机
全密封式风冷标准电机。
F 级绝缘，防护等级TP55，运行更安全、噪音更小。
配备有 0.37kW 至 132kW 多种功率电机，用户可以根据不同的技术要求来选择相应的水泵以满足不同系统要求。
标准配置为国标 （GB 18613-2012） 3 级能效电机，可选配 2 级能效电机。

立式单级管道离心泵结构

应用范围
流量范围∶< 760 m*/h
扬程范围∶ < 88 m
功率范围∶ 0.37~132 kW
液体温度∶ 0℃ ~+90℃
zui高环境温度∶+40℃
zui高海拔∶ 1000 m
zui大工作压力∶10bar/16bar

立式单级管道离心泵结构特点



液体要求
清洁、稀薄的、非侵蚀性的、非易燃易爆易气化、不含固体颗粒（颗粒大小≤ 0.2mm）和纤维的液体，液体不能对泵材料有化学反应。
泵送液体实例∶
● 供热系统中的水质应满足该系统公认的水质标准
●冷却系统
● 生活热水系统
● 工业液体
● 软化水
如果泵送的液体密度或运动粘度高于水，则会引起∶
● 压力显著降低
●水力特性下降
● 能耗增加
在这些情况下，应采用更大型号的电机。
如果水含有矿物油或化学药品，或者如果输送不同于水的其它液体，应选择相应的 O 形密封圈。

zui小入口压力-NPSH
当有下属情况存在时建议计算进口压力"H"∶
液体温度高
流量明显大于额定流量
从低处抽水
从长管路中抽水
进口条件不好
为避免汽蚀发生，必须确保泵进口侧有一zui小压力。zui大吸上高度 "H"可按下式计算∶ H=Pbx10.2-NPSH-Hf-Hv-Hs
Pb 为大气压，单位 bar（可设定为 1bar，在闭式系统中，Pb 为系统压力）
NPSH 为泵的净正吸头，单位为 m; 可在曲线图中读取zui大流量下的对应值
Hf为吸入管路阻力损失，单位为 m（在泵的zui大流量下）
Hv 为汽化压力，单位为 m（可从汽化压力尺中读取。其值取决于液体温度"tm"）
Hs 为安全余量zui小取 0.5m
如果计算所得"H"为正值，泵可在zui大吸上高度为 "H" 下运行。
如果计算所得"H"为负值，泵需要一zui小 "H"的进口压力。



立式单级管道离心泵应用系统
● 供暖系统∶供暖循环、锅炉混流、温度混流、间歇供热、废气热回收、混合回路、生活热水循环
● 空调系统∶冷冻冷却水循环
● 供水系统∶过滤与输送、管道增压
● 工业生产∶ 冲洗和清洗系统、锅炉给水、冷却水循环、水处理系统、设备配套系统
● 消防系统

订货时请提高准确的参数
1.口径 2.电机功率 3.流量，zui大流量及zui小流量 4.扬程 5.压力 6. 介质 7.电压
