| 品牌 : | 豫茂达 | 型号 : | 一拖二,一拖四,智能压浆 |
| 产品别名 : | 智能张拉设备 | 工程机械种类 : | 智能张拉机 |
| 产品用途 : | 桥梁张拉 | 产品类型 : | 全新 |
预应力智能张拉系统
用途：
主要应用于桥梁、隧道、水电大坝、水利渡槽、楼房、钢构件等各种先张拉法或者后张拉预应力施工。
系统各组成部分介绍 :

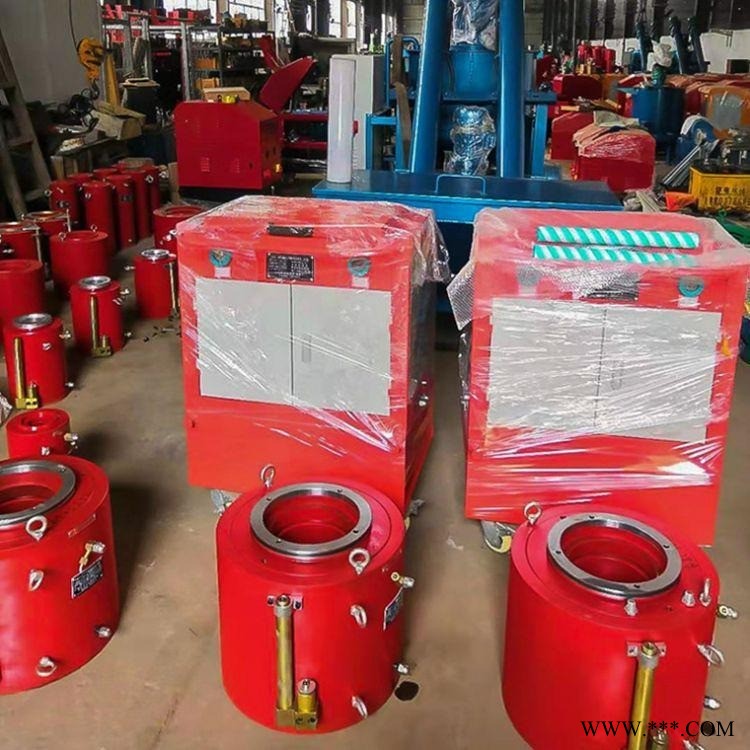

1、液压系统
液压系统主要由液压站、千斤顶、油路组成
2、测量系统
测量系统由测控箱、液压测力传感器和位移传感器组成
3、控制系统
控制系统由微机工作站、伺服控制器、变频器、控制柜组成
主要功能:
一台控制器控制两台液压泵站，同一束预应力筋两端的千斤顶自动同步、平衡张拉技术，张拉力自动跟随，位移辅助检测的张拉模式。
可移动式单泵单顶结构：两套液压站驱动的两台千斤顶自动同步、平衡张拉技术，张拉力自动跟随，位移传感器辅助检测伸长值的张拉模式。
智能控制张拉过程：可设定张拉目标拉力值、位移校核目标值、持荷时间等参数由系统自动控制张拉过程，同步自动平衡张拉。
直接显示拉力值及自动测量张拉伸长值：由液压传感器测量油压转换并直接显示张拉力值，由位移传感器测钢绞线伸长量，直接在触摸屏上显示。
方便的输入功能：现场微机控制站采用笔记本，可输入箱梁编号、型号、张拉力目标值及伸长量校核值、持荷时间等。
无线数据传输功能：系统各液压站以及微机控制站之间采用无线数据传输。可实时把预应力梁张拉信息通过无线数据传输系统实时传输控制站数据服务器。
技术指标：
高控制压力：60MPa
油泵流量：2.5L/min
测量精度：0.1%
智能张拉系统：适用温度-20-50℃ ，
电压：380V ，
同步张拉时间10m/s ，
测力系统精度0.25%FS ，位移测量精度0.05%
双顶对拉不平衡5KN
液压系统：油泵功率 4KW ，
压力范围：0-55mpa ，
电压：380V
张拉千斤顶系统：工作范围：27t-600t，
张拉行程：200m，行程偏差：±2mm
无线通讯：蓝牙传输距离800m ， 发射功率：0.8w
