| 品牌 : | 鄂泉 | 型号 : | SKA |
| 类型 : | 气体传输泵 | 材质 : | 铸铁 |
| 原理 : | 真空泵 | 真空度 : | 高真空度 |
| 驱动方式 : | 电动 | 性能 : | 自动 |
| 输送介质 : | 气体 | 功率 : | 0.12-15kw |
| 极限压力 : | -0.97pa | 外形尺寸 : | 220x250x560mm |
| 泵轴位置 : | 卧式 | 抽气速率 : | 1-300m³/min |
| 抽气量 : | 1-200m³/H | 工作压强 : | 0.1-1.2MPA |
| 重量 : | 20-660kg | 电压 : | 220/380v |
| 排出口径 : | 10-100mm | 流量 : | 0.5-60l/S |
| 叶轮数目 : | 1 |

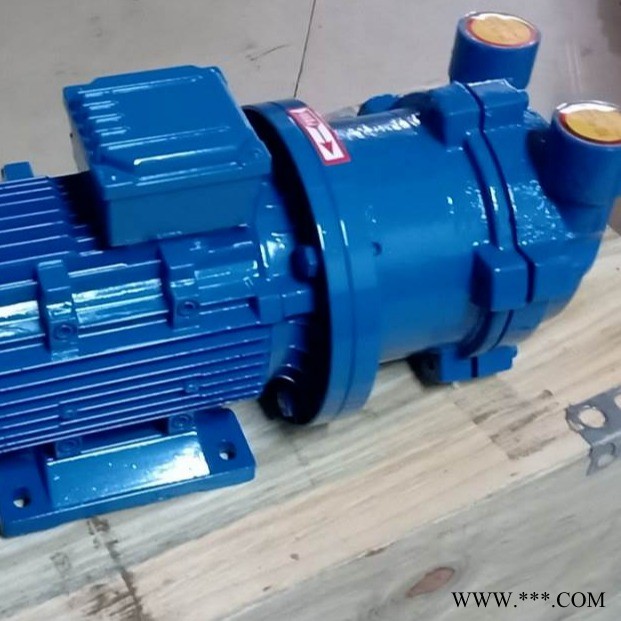

一、2BV型水环式真空泵的概述：
2BV型水环式真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar 压（97%真空度）。当用变压器油作为工作液时（称为油环真空泵），吸气压力可达到6.7mbar 压（99.3%真空度），可以完全取代往复式真空泵。当液环真空泵在吸气压力接近极限真空下长期工作时，应联接气蚀保护管，以对泵进行保护并消除气蚀声。作为压缩机使用时，其压力zui大至0.26MPa（ 压）。作为压缩机使用时，随着排气压力的升高会造成2BV泵功率的加大，订货时应注明排气压力以选择适当的电机功率。
二、小型水环式真空泵主要用途：
2BV系列水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。
2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar 压（97%真空度），当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力zui大至0.26MPa（ 压）。
2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。
的主要应用领域 | |||
真空过滤 | （化学制品过滤厂、化学制品处理厂、铁矿厂、采矿业、磷肥厂、造纸厂、家禽加工厂、选煤厂） | 蒸汽回收 | （蒸馏器，装卸站） |
水泵引水 | （自来水厂） | ||
冷凝器水箱补水 | （电站） | ||
真空蒸馏 | （牛奶厂、食品厂、化工厂、纸浆厂） | 烘干 | （化工、医药制造业） |
真空消毒 | （医院、医务室、实验室） | 木材处理/干燥 | |
挤出成型 | （塑料行业） | 医药/实验室真空 | |
成型 | （塑料、聚乙烯、橡胶、轮胎等制造业） | 溶剂回收 | |
浸渍 | （食品加工、木器加工、纺织厂、胶合板厂、电线杆的制造等） | 土壤净化 | |
真空包装 | |||
液体脱气 | （食品加工、水软化、瓶装厂） | 萃取 | |
压缩空气再生 | （纸浆、钢铁、汽车、玻璃、化工） | 制革 | |
食品加工 | （食品加工厂、牛奶厂） | 罐装 | |
三、SKA水环真空泵选型参数表：
产品型号 | 极限压力 Mbar（Pa） | zui大气量 M3/min | 功 率 KW | 转 速 Rpm | 水耗量 L/min | 噪 声 dB（A） | 重 量 Kg |
2BV-2060 | 33（3300） | 0.45 | 1.1 | 2880 | ~2 | 62 | 20 |
2BV-2061 | 33（3300） | 0.87 | 1.5 | 2880 | ~2 | 65 | 22 |
2BV-2070 | 33（3300） | 1.33 | 2.35 | 2880 | ~2.5 | 66 | 31 |
2BV-2071 | 33（3300） | 1.83 | 3.85 | 2880 | ~4.2 | 72 | 42 |
2BV-5110 | 33（3300） | 2.75 | 4 | 1450 | ~7 | 63 | 78 |
2BV-5111 | 33（3300） | 3.83 | 5.5 | 1450 | ~8.5 | 68 | 100 |
2BV-5121 | 33（3300） | 4.68 | 7.5 | 1450 | ~10 | 69 | 145 |
2BV-5131 | 33（3300） | 6.68 | 11 | 1450 | ~15 | 73 | 165 |
2BV-5161 | 33（3300） | 8.3 | 15 | 970 | ~20 | 74 | 252 |
2BV-6110 | 33（3300） | 2.75 | 4 | 1450 | ~7 | 63 | 107 |
2BV-6111 | 33（3300） | 3.83 | 5.5 | 1450 | ~8.5 | 68 | 142 |
2BV-6121 | 33（3300） | 4.68 | 7.5 | 1450 | ~10 | 69 | 198 |
2BV-6131 | 33（3300） | 6.68 | 11 | 1450 | ~15 | 73 | 238 |
2BV-6161 | 33（3300） | 8.3 | 15 | 970 | ~20 | 74 | 350 |
四、SKA水环式真空泵工作原理：
2BV水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，保证泵能达到所要求的技术要求和性能指标。
当2BV水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入2BV水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而保证压缩机性能，达能技术指标，满工艺要求。2BV水环式真空泵就连续不断地抽吸或压送气体。
2BV水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
五、不锈钢水环式真空泵设备维护：
1、为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液，须经软化，或在一定周期内用溶液清洗泵。
3、电动机常工作的轴承比周围温度高15℃～20℃，zui高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部更换。
4、采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。
