弯拱机用途：

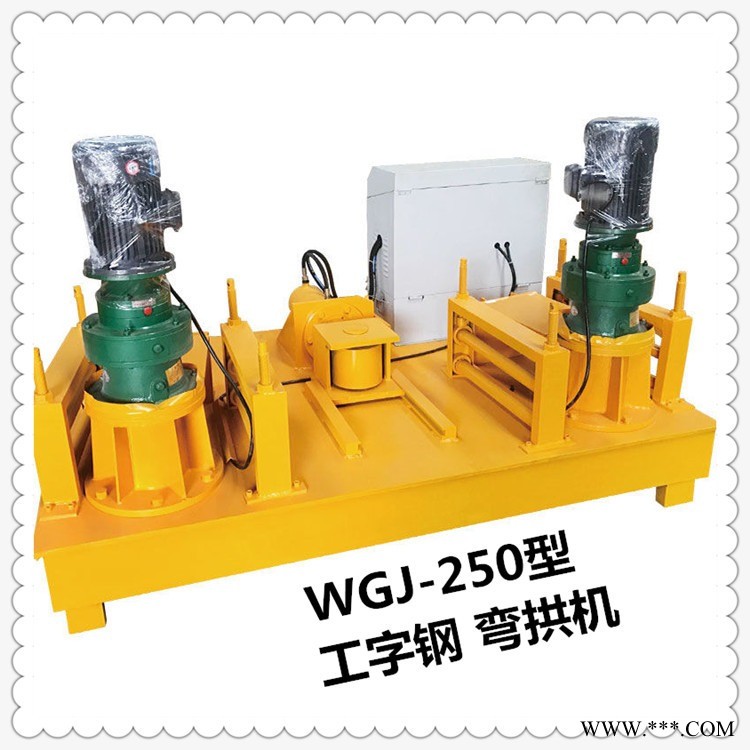

WGJ250型液压冷弯机应用于公路隧道、铁路隧道、地铁隧道、支护。

弯拱机特点：

WGJ250型液压冷弯机是全自动工字钢弯曲设备。采用液压系统，具有传动平稳，能准确定位，隧道工字钢

弯拱机主要技术参数：

弯曲半径 m ≥1.5m
油缸推进速度 mm/s 8-15
主动滚轮转速 r/min 7-10
液压系统压力 Mpa 25
总功率 Kw 11.9
整机重量 Kg 2380
外形尺寸 M 1.8*1.5*1.3


工作原理：

把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸再推进的长度进程为每次10mm-15mm，开主电机正转或反转，由主电机带动工字钢工作，反复操作，达到所需为止。

弯拱机结构组成：

冷弯机由两套主电机及减速器组，主动滚轮。被动滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成。

维修和保养的项目：

1：新机运行50小时后，检查并紧固各螺栓，有无松动。2：新机运行100小时后（大约12-16天）必须更换液压油。3：新机运行200小时后（大约22-30天）必须更换减速机油。4：以后每次工作检查油量是否正常，工作必须正常油量。每年更换一次液压油机减速机油。5：每班给压力轴加注黄油。

WGJ系列冷弯机是一种多功能型钢冷弯设备，工字钢冷弯机设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、作业油缸、顶轮及油箱等部件组成。构成简单，使用方便。售后问题很少，是我公司一款成熟技术产品。 主要用于工字钢、H型钢等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，操作方便。

数控液压弯拱机

数控弯拱机的用途：

冷弯机是目前隧道施工的设备，主要用于钢拱架的冷加工。我厂生产的冷弯机规格为LWJXA，该机对钢轨、工字钢、槽钢进行冷加工。YWJ-250数显液压拱弯机的工作原理：该设备由主电机、减速器、滚轮、油泵、溢流阀、电池换向阀、顶轮及油箱等部分组成。

数控弯拱机的系统

采用液压系统，无需进行热加工、运输方便、传动平稳、压力大等

数控弯拱机参数

外型尺寸  2760x1630x1300mm

弯曲半径：>1.5 m

总功率8.4KW （1）转动电机功率：2x2.2kw  （2）油泵电机功率：4kw

电压380V/50HZ

三相四线液压系统压力20Mpa

油缸推进速度3.5-5.5mm/s

主驱动轮转速7r/min

重量：不大于2t

数控弯拱机：

设计时机器的安全性、及简单便利的操作性；

风管之间衔接简单、风管装置后不漏风；

现场装置时，不需要一个焊点，不需要一台机器，简单到只需要四颗螺钉，工作轻松方便；

选用YWJ-250数显液压拱弯机能够提高风管装置出产功率(约30%)，运用YWJ-250数显液压拱弯机能够节约材料，下降出产成本及操作人员的劳动强度，格外适于中、小型企业的运用。
