| 品牌 : | 鑫宏 | 型号 : | 10A |
| 加工定制 : | 否 | 额定排量 : | 4 |
| 额定压力 : | 63MPa | 油箱容量 : | 5 |
| 重量 : | 50kg | 柱数 : | 双柱 |
| 质保 : | 1年 | 包装 : | 木箱 |
| 适用范围 : | 弯制铝排、铜排 | 体积 : | 980*500 |
| 工作行程 : | 250mm | 弯排范围 : | 铝铜排宽度40、50、60、80、100 |
| 厚度 : | 4-10mm | 弯曲角度 : | α≥90° |
| 弯曲半径 : | 2.5倍排宽 | 液压油牌号 : | N15 |
| 操作力 : | ≤400N | 产地 : | 山东 |
| 操作方式 : | 手动 | 销售地区 : | 全国 |
| 材质 : | 金属 | 工艺处理 : | 耐用 |
| 适用对象 : | 铜铝排 | 可售卖地 : | 全国 |
| 类型 : | 液压 | 厂家 : | 山东鑫宏 |
| 特点 : | 操作简单 | 货号 : | 0156133 |
手动液压弯排机适用于弯制铝排、铜排，应用于工矿企业、变电所、电厂，是弯排的理想液压工具
1、型号：SWP-10A
2、工作压力：63MPa
3、工作行程：250mm
4、弯排范围：铝铜排宽度40、50、60、80、100
厚度：4-10mm
5、弯曲角度：α≥90°
6、弯曲半径：2.5倍排宽
7、油箱容量：1.2kg
8、液压油牌号：N15
9、操作力：≤400N
1、型号：SWP-12A
2、工作压力：63MPa
3、工作行程：320mm
4、弯排范围：铝铜排宽度40、50、60、80、100、120
厚度：4-12mm
5、弯曲角度：α≥90°
6、弯曲半径：2.5倍排宽
7、油箱容量：2kg
8、液压油牌号：N15
9、操作力：≤400N

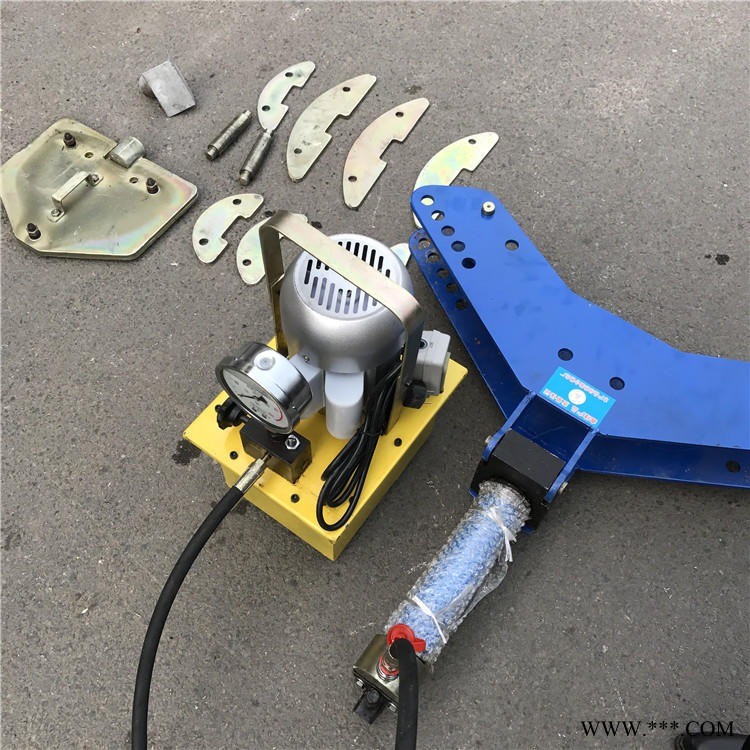

由手动泵（电动泵），高压；输油管，快速接头， 工作缸，弯排部件(包括上、下花板，夹板模头，直角模头，辊柱，R模板等)组成。
a、先将工作油缸伸进方档块孔内，将螺帽拧到底。使螺帽与方档块靠紧再旋紧蝶形固定螺丝，然后，将压高管端 部快速接头活动部外套向后拉，并套在工作油缸接头上手放松，活动部份恢复到原位即自行扣上，再将泵体上的放油螺钉旋紧即可工作，同样，当工作完后将放油螺钉放松，工作缸就会自动回缩。
b、平弯时打开上花扳将夹板模头部装进工作油缸头，根据所弯排的厚度，R，选择R模板与铝排或铜排一起放进夹板模头中，然后压紧夹板，将两只辊柱的槽宽对应向着铝排和铜排厚度，并且放入相应的尺寸孔中，再将上花板盖上，把所弯铝排或铜排顶入槽中，但排须伸出辊柱100mm以上，如如果行和超过200mm以上，可接长顶杆—头套进工作油缸头部，另一头装进夹板模头仍可操作。
c、立弯时，打开上花板，将直角模头装进工作油缸头部，在下花扳孔插上两只22的销子，再将上花板盖上，铝排或铜排放在销子与直角模头之间即可工作，所弯两直角间距离为40mm，已弯R排如再要立弯时，打开上花板把联杆板套在T字形接头中插入12的长螺栓，联杆板套入二只22的销子即可工作。
d、凡是按照标准的排宽x2.5的弯曲半径R以及弯曲角度d>90度的弯曲条件下，可以回弹角度。
e、辊柱有五条槽，分二端使用，一端的位置线以下花板到槽下口为64mm，如用另一端必需调头使用。
f、油泵内需加油内，可卸下油泵的尾端橡胶盖再旋去M8六角螺钉，露出装油管即可加油。
g、铜排要回火才能使用。
h、 R100、R125、R150、弯8mm排用2块4mm板合用， 弯6mm用5mmR板代。
2、注意事项，
a、使用时如出现空打现象，可先旋松泵体上的放油螺订，
将泵垂直起来头向下空打几下，然后而旋紧放油螺钉，即可继续使用。
b、在有载荷时切忌将快速接头卸下。
c、本机是用油为介质，必须做好油及本机的清洁保养工作，以免淤塞或漏油，影响使用效果。
