| 类型 : | 气体传输泵 | 品牌 : | 山东中煤工矿集团 |
| 型号 : | 水环真空泵 | 材质 : | 铸钢 |
| 原理 : | 隔膜泵 | 真空度 : | 高真空度 |
| 驱动方式 : | 电磁 | 性能 : | 自动 |
| 输送介质 : | 油泵 | 功率 : | 5.5 |
| 极限压力 : | 4000 | 外形尺寸 : | 见产品 |
| 泵轴位置 : | 卧式 | 抽气速率 : | 3.83 |
| 抽气量 : | 380 | 工作压强 : | 210 |
| 重量 : | 120 | 电压 : | 220 |
| 排出口径 : | 50 | 扬程 : | 27 |
| 流量 : | 90 | 叶轮数目 : | 1 |

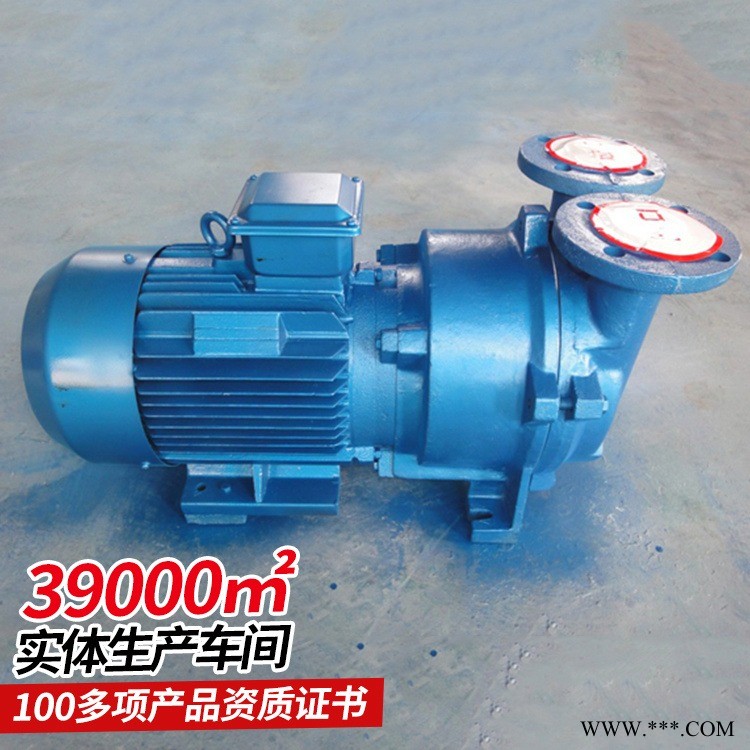

水环真空泵是一种粗真空泵，内装有带固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。它所能获得的极限真空为2000~4000Pa，与真空泵组成机组真空度可达1~600Pa。zmjt052
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。水环真空泵初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空 脱气等，水环泵得到广泛的应用。
水环真空泵工作原理
水环真空泵在泵体中装有适量的水作为工作液。当叶轮顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。在吸气阶段，水环逐渐远离轮毂，小腔的容积由小变大，当小腔与吸气口相通时，气体被吸入。在排气阶段，水环逐渐逼近轮毂，小腔由大变小，使气体被压缩，当小腔与排气口相通时，气体便被排出泵外。随着叶轮 的稳定转动，吸、排气过程连续不断地进行，因此可以连续不断地抽吸气体。
