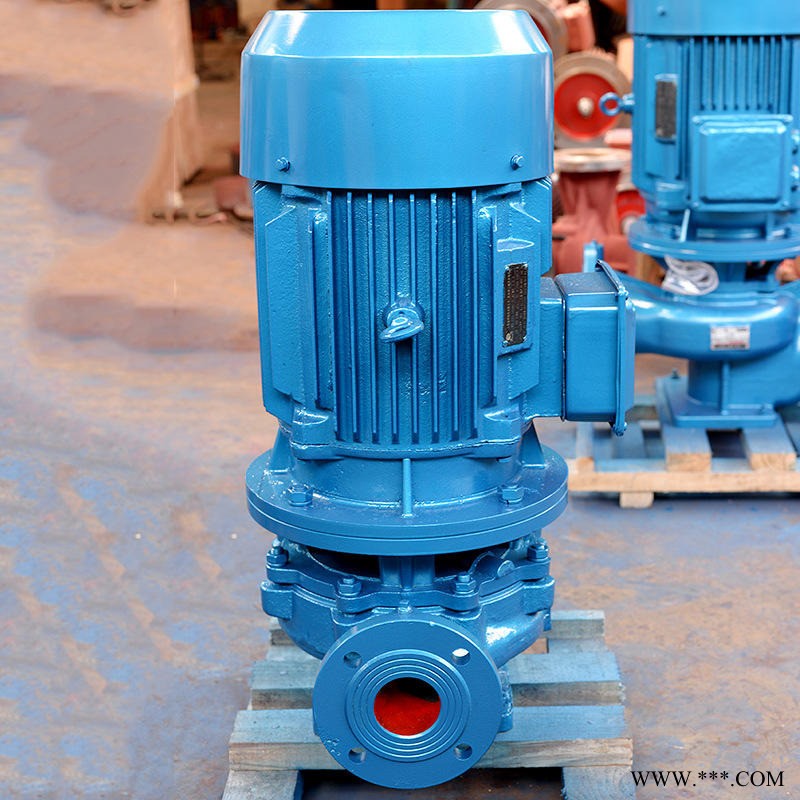

一、ISG型立式管道泵产品概述：

   ISG管道离心泵也是单级单吸离心泵，由于采用立式结构的设计所以也称为立式管道泵，这种离心泵是按行业标准的性能和尺寸设计的，是一种新型节能产品。它将代替IS型卧式单级管道离心泵，该系列管道离心泵适用于工业和城市给水、排水，也可以用于农业灌溉，供输送清水和性质与水相似的液体，温度不超过80°c，超过80度可以选用热水型管道离心泵或者耐高温型管道离心泵。

二、ISG立式管道泵产品特点

1、ISG立式管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，管道离心泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了立式离心泵的运行平稳，振动小、噪音低。
3、立式管道泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4、立式管道泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、该系列管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。

三、ISG立式管道泵系列主要用途

1、ISG型立式管道泵是离心泵系列产品中zui为常用的一款产品，主要用于输送清水或者类似与清水的的液体之用，ISG型管道离心泵主要适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，ISG离心泵使用温度T＜80

。
　　2、IRG（GRG）型热水管道离心泵广泛适用于：能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型立式离心泵使用度T＜120，GRG型立式离心泵在IRG热水管道离心泵的基础上增设了外接冷却水装置所以使用温度小于240以内均能使用，使用之前必须外接冷水冷却。

IRG热水管道离心泵图片外形和ISG立式离心泵一样

下图为GRG热水泵图片（GRG在ISG立式离心泵基础上增设了外接冷却水装置）

　　3、IHG型立式化工管道离心泵可以根据用户需求有多种不锈钢材质供选择，IHG立式离心泵主要用于输送不含固体颗粒，具有腐蚀性的化工介质，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20  120

。

不锈钢立式管道泵图片如下：

　　4、ISGB型防爆立式离心泵，用于易燃易爆的环境使用，被输送介质温度为-20    120

。YG型防爆立式油泵采用防爆电机及铜叶轮可以输送易燃易爆的液体例如汽油、柴油液体.(输送汽油、石油类介质必须使用铜叶轮材质）
　　注：立式管道离心泵吸入压力1.0MPa，或泵系统zui高工作压力1.6MPa，即吸入口压力 泵扬程1.6MPa、管道离心泵静压试验压力为2.5MPa，订货时请注明系统工作压力。管道离心泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度＜40，相对湿度＜95。

四、ISG立式管道泵结构简图

五、ISG立式管道泵型号意义：

六、ISG型立式管道泵性能参数表（以下参数只是部分参数更详细参数可以向我们索取）

注：以上参数只是部分性能参数如没有选到合适的型号参数可以向我们索取

七、ISG管道离心泵安装说明

1、立式离心泵安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免管道离心泵泵运行时损坏叶轮和泵体。
2、立式离心泵安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了ISG管道离心泵维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、立式离心泵安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、立式离心泵分硬性联接安装和柔怀联接安装两种（见联接方式）。

九、ISG型立式单级单吸管道离心泵订货须知：

 一、

产品名称与泵型号泵口径立式泵扬程（m）泵流量泵电机功率（KW）泵转速（r/min）泵电压V泵材质泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的立式离心泵产品型号，请按立式泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供ISG型的设计图纸和详细参数，由我们博禹泵业的技术专家为您审核把关。

     我们还可以在立式泵的性能参数下做成卧式离心泵。

该立式管道离心泵可以替代SG型管道增压泵产品使用。

 产品所属管道离心泵系列，感谢您访问我们博禹泵业的如有任何立式离心泵疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
